| استاندارد مطابق با: | IEC60529 | سطح IP آزمایش: | IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 |
|---|---|---|---|
| مواد: | فولاد ضد زنگ SUS304 | قدرت کار: | AC380V/50Hz یا سفارشی |
| آب آزمایش: | آب خالص یا آب شیر (می تواند بازیافت شود) | Support Max. حداکثر پشتیبانی Weight of DUT وزن DUT: | 50 کیلوگرم یا سفارشی |
| پشتیبانی در تست زنده: | آره | با دستگاه روشنایی: | آره |
| برجسته: | تجهیزات تست IP ضد آب,تجهیزات آزمایش ip IEC 60529,تجهیزات آزمایش از نوع اتاق IEC 60529,ip testing equipment iec 60529,chamber type iec 60529 test equipment |
||

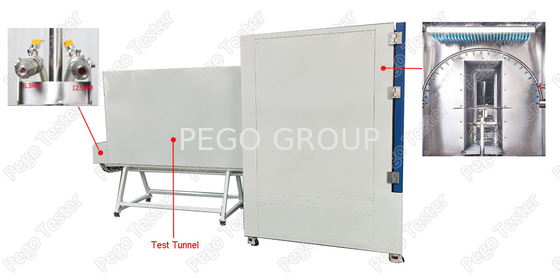

تجهیزات آزمایش IP ضد آب IEC60529 برای آزمایش IPX1/2، IPX3/4 و IPX5/6
1عملکرد اتاق آزمون جامع
تجهیزات اتاق با جعبه قطره ای برای آزمایش IPX1 و IPX2، لوله نوسان R600 برای آزمایش IPX3 و IPX4 و نوزل های لوله جت برای آزمایش IPX5 و IPX6 ادغام شده است.عملکرد اصلی این تجهیزات آزمایش خواص فیزیکی و سایر خواص مرتبط با محصولات الکترونیکی و الکتریکی است.، لامپ ها، کابینت های الکتریکی، قطعات الکتریکی، اتومبیل ها، موتورسیکلت ها و قطعات آنها در شرایط آب و هوایی بارانی شبیه سازی شده.بررسی برای تعیین اینکه آیا عملکرد محصول با الزامات IPX1 مطابقت دارد، مورد استفاده قرار می گیرد.، IPX2، IPX3، IPX4، IPX5 و IPX6K به منظور تسهیل طراحی محصول، بهبود، تأیید و بازرسی کارخانه.
2درخواست
چراغ های بیرونی، لوازم خانگی، قطعات خودرو و سایر دستگاه های الکترونیکی.
3. استاندارد مطابق با
IEC60529:1989 +A1:1999 +A2: 2013
1) برای آزمایش های IPX1 و IPX2، دیافراگم نوزل Φ0.4mm است، فاصله از نوزل قطره 20mm است. آزمایش IPX1 درخواست می کند آب قطره (قطره های عمودی سقوط) نباید تأثیر مضر داشته باشد،مدت زمان آزمایش: 10 دقیقه، معادل 1 میلی متر در دقیقه. آزمایش IPX2 درخواست می کند آب قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطمدت زمان آزمایش: 10 دقیقه (2،5 دقیقه در هر یک از 4 موقعیت ثابت شیب) ، آب معادل 3 میلی متر در دقیقه.
2) برای آزمایش IPX3، لوله نوسان دارای سوراخ های اسپری بیش از یک قوس 600در هر دو طرف نقطه مرکزی (دوره های دیگر مسدود می شوند) ، میزان جریان کل به عنوان نیاز استاندارد تنظیم می شود، محفظه مورد آزمایش در نقطه مرکزی نیمه دایره قرار می گیرد،لوله باعث نوسان در زاویه 120 می شود0، 600در هر دو طرف عمودی، زمان یک نوسان کامل (2*120)0) حدود 4 ثانیه و مدت زمان آزمایش 5 دقیقه است.
برای آزمایش IPX4، لوله نوسان دارای سوراخ های اسپری در سراسر 180 ̊ نیم دایره است، میزان جریان کل مطابق با الزامات استاندارد تنظیم می شود و با یک جریان سنج اندازه گیری می شود.لوله باعث می شود تا از طریق زاویه ای تقریبا 360 نوسان کند0، 1800در هر دو طرف عمودی، و زمان برای یک نوسان کامل (2 * 3600مدت زمان تست 10 دقیقه است.
3) IPX5 آب جوی، آب که از طریق یک نوزل (6.3 میلی متر) از هر جهت به سمت محفظه پرت می شود، نباید اثرات مضر داشته باشد. مدت زمان آزمایش: حداقل 15 دقیقه، حجم: 12.5 لیتر در دقیقه،فشار 30 kPa در فاصله 3 متر.
برای IPX6 جت های آب قدرتمند، آب پرتاب شده در جت های قوی (دوش 12.5 میلی متری) در برابر محفظه از هر جهت نباید اثرات مضر داشته باشد. مدت زمان آزمایش: حداقل 3 دقیقه، حجم: 100 لیتر در دقیقه،فشار 100 kPa در فاصله 3 متر.100 تا 150 میلی متر
4پارامترها
| مدل | PG-IPX16BS |
| سیستم کنترل | صفحه لمسی 7 اینچی +PLC |
| ابعاد اتاق داخلی | 1300*1300*1450 (W*D*H) |
| ابعاد بیرونی | 1750*3800*2150mm (L*D*H) |
| قطر دایرکتور (ملی متر) | Ø600 |
| ظرفیت حامل | 50 کيلوگرم |
| سرعت دستگاه پخش | 1-5r/min |
| ارتفاع صفحه چرخش | ۴۰۰ تا ۷۰۰ میلی متر |
| زاویه شیب دار | 00یا 150(در جهت افقی) |
| جهت چرخش صفحه چرخ دار | چرخش جلو / چرخش جلو و عقب / چرخش متناوب |
| روش تنظیم جریان سنج | راهنما |
| زمان آزمایش | 0-999 دقیقه |
| وزن | حدود 380 کيلوگرم |
| IPX1-2 جعبه قطره | |
| اندازه تخته قطره | 800mm*800mm (ربع) |
| باز کردن نوزل | Φ0.4mm |
| فاصله نوزل ها | 20*20 میلی متر |
| نرخ تحویل | 1mm/min ((IPX1) ، 3mm/min ((IPX2) |
| بلند کردن تخته قطره | ثابت |
| IPX3-4 لوله نوسان | |
| شعاع لوله (ملی متر) | R600 |
| نرخ تحویل | 1.8L/min±5% (IPX3) ، 2.6L/min±5% (IPX4) |
| باز کردن نوزل ها | 0.4 میلی متر |
| فضای بین نوزل ها | 50 میلی متر |
| قطر داخلی لوله | 15 میلی متر |
| زاویه لوله | ±1200(IPX3) ، ±3500(IPX4) یا تعریف شده توسط کاربر |
| سرعت لوله | 4s برای 2*1200، 12s برای 2*3600 |
| حالت کنترل جریان | کنترل دستی |
| IPX5-6 نوزل های جت | |
| قطر گشایش نوزل IPX5 | 6.3 میلی متر |
| قطر گشایش نوزل IPX6 | 12.5 میلی متر |
| نرخ تحویل برای IPX5 | 12.5±0.625 لیتر/ دقیقه |
| نرخ تحویل برای IPX6 | 100±5 لیتری/ دقیقه |
| فشار آب (Mpa) | تنظیم شده بر اساس جریان آب |
| فاصله از نمونه | 2.5m (فاصله بین نوزل ها تا مرکز صفحه پخش) |
| حالت سوئیچ نوزل | سوئیچ بالا-پایین (زاویه، سرعت قابل تنظیم) |
| حالت کنترل جریان | کنترل دستی |
| حفاظت | نشت الکتریکی، هیدروپنی، مدار کوتاه |
| قدرت کار | 380V / 50Hz (3 فاز 4 سیم + زمین محافظ) |
| منبع برق برای نمونه | 220 ولت/50 هرتز |
| مصرف برق | 3KW |
| استاندارد | IEC60529:1989+A1:1999، GB4208-2008، GB7000.1 ((IPX1, IPX2, IPX3, IPX4, IPX5, IPX6) |

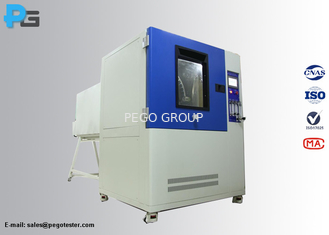

5نمایشگاه محصول
