| استانداردهای مرجع: | IEC62262، IEC60068-2-75، IEC61851-1 | درخواست: | استحکام مکانیکی محفظه تجهیزات شارژ EV را بررسی کنید |
|---|---|---|---|
| سطح آزمون IK: | IK08، IK09، IK10، IK11 | انرژی های ضربه ای: | 5J، 10J، 20J، 50J |
| پیکربندی: | عناصر قابل توجه، راهنماها، لوله نوسان، دکل آزمایشی | تضمین: | 12 ماه |
| برجسته: | تجهیزات آزمایش ضربه چکش IK11,تجهیزات آزمایش ضربه چکش برای مقاومت مکانیکی,تجهیزات آزمایش ضربه چکش EVCS,Mechanical Strength Hammer Impact Testing Equipment,EVCS Hammer Impact Testing Equipment |
||

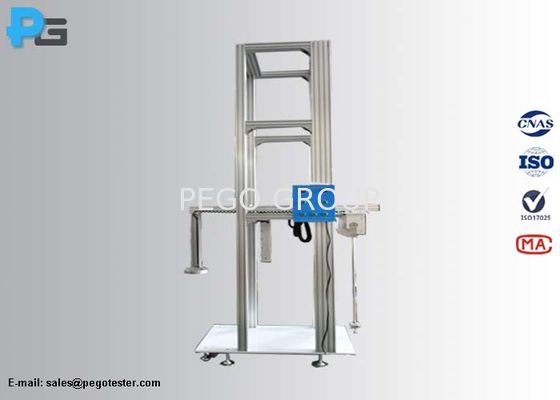

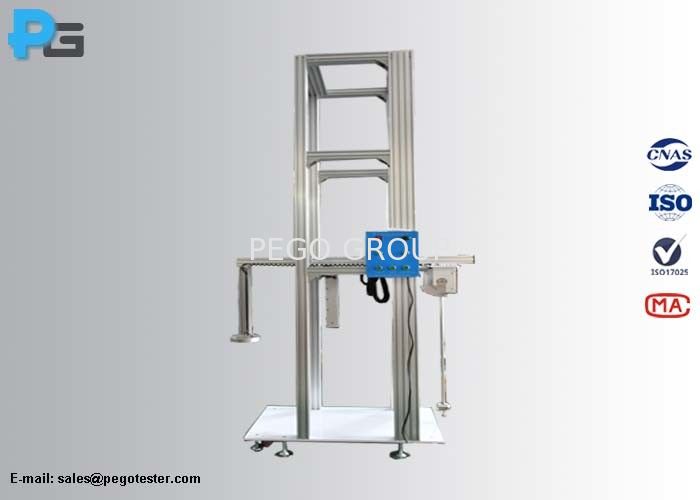

IK08 تا IK11 تجهیزات آزمایش ضربه مکانیکی برای آزمایش قدرت مکانیکی محفظه EVCS
1مقدمه
دستگاه آزمایش ضربه مکانیکی IK بر اساس IEC62262، IEC60068-2-75 Test Eha و Test Ehc طراحی شده و می تواند الزامات آزمایش IEC61851-1 را برآورده کند. بر اساس الزامات استاندارد،محفظه بیرونی تجهیزات تغذیه EV باید از آزمون های ضربه مکانیکی IK08 و بالاتر مقاومت کند.این تجهیزات می توانند آزمایشات ضربه عمودی و پرنده را انجام دهند، به این معنی که هر دو سطح عمودی و سطح افقی تجهیزات تغذیه EV می توانند تحت تاثیر قرار گیرند.
این تجهیزات شامل:عناصر چشمگیر(5J/1.7kg*2، 10J/5kg*2، 20J/5kg*2، 50J/10KG*2) ، لوله های سوئیچ، مسیرهای هدایت و دستگاه آزمایش. عناصر ضربه ای که با لوله های سوئیچ کار می کنند می توانند آزمایشات ضربه چکش آویز IK08 تا IK11 را انجام دهند.عناصر ضربه ای برای انجام آزمایشات ضربه چکش عمودی IK07 تا IK11 با راهنمایی کار می کننددستگاه تست از آلياژ آلومينيوم ساخته شده با چهار چرخ در پايين تا تمام دستگاه بتواند آزادانه حرکت کند
2پارامتر
| لوله سوئیچ | لوله های فولادی (طول: 1000mm، قطر بیرونی: 15.9mm، ضخامت: 1.5mm) برای انرژی های بیش از 2J |
| راهنما |
Φ40mm*471mm، Φ68mm*385mm، Φ89mm*337mm، Φ108mm*481.5mm، Φ133mm*587mm * ارتفاع راهنما= ارتفاع سقوط + ((I + f در چکش) |
| ضربه بلند کردن |
200-1500mm (در جهت افقی) 200-2300mm (در جهت عمودی) * ارتفاع بلند کردن می تواند مطابق با ارتفاع نمونه سفارشی شود |
| حالت رها کردن |
کنترل دکمه و آزاد کردن فوری الکترومغناطیس (برای آزمایشات ضربه عمودی) کنترل دستی (برای آزمایشات ضربه با آویزان) |
| چکش های ضربه | عناصر ضربه ای (5J*2، 10J*2، 20J*2، 50J*2) برای آزمایش های آویزان IK08، IK09، IK10 و IK11 و آزمایشات ضربه عمودی، ماده: فولاد |
| قدرت کار | 220 ولت/50 هرتز |
| ویژگی های عناصر چشمگیر | ||||
| انرژی/J |
5 ±5٪ |
10 ±5٪ |
20 ±5٪ |
50 ±5٪ |
| جرم معادل ± 2٪ در کیلوگرم | 1.7 | 5 | 5 | 10 |
| مواد | فولاد | |||
| R/mm | 25 | 50 | 50 | 50 |
| D/mm | 60 | 80 | 100 | 125 |
| f/mm | 10 | 20 | 20 | 25 |
| r/mm | 6 | - | 10 | 17 |
| l/mm | بستگی داره | |||
 |
||||
ارتفاع سقوط
| انرژی ((J) | 5 | 10 | 20 | 50 |
| وزن معادل (کیلوگرم) | 1.7 | 5 | 5 | 10 |
| ارتفاع سقوط mm±1% | 300 | 200 | 400 | 500 |
درجه حفاظت در برابر اثرات مکانیکی خارجی
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
3سوالات متداول
1) 2 در 1 چقدر است؟
پگو: این یک تجهیزات 2 در 1 است، می تواند هر دو آزمایش چکش عمودی و آزمایش چکش آویزان را انجام دهد. آنها همان دستگاه آزمایش را به اشتراک می گذارند و به طور مستقل کار می کنند.
2) چرا به دو دسته از عناصر قابل توجه نیاز داریم؟
پگو: زیرا جرم واقعی عنصر ضربه برای آزمایش ضربه معلق با جرم واقعی عنصر ضربه برای آزمایش ضربه عمودی یکسان نیست.جرم معادل چکش عمودی برابر با جرم واقعی عناصر ضربه است. جرم معادل چکش آویزان از جرم واقعی عناصر ضربه، جرم لوله سوئیچ و مغز و غیره تشکیل شده است.چکش عمودی و چکش آویزان در ظاهر متفاوت است، به عنوان تصاویر زیر را ببینید.
چرا به يه دستگاه دو در يک نياز داريم؟
پگو: تجهیزات 2 در 1، چکش عمودی و چکش آویزان را در یک دستگاه ترکیب می کنند.و چکش آویزان بر روی سطح عمودی استفاده می شود. کاربر نیازی به چرخش نمونه برای برخورد با سطوح مختلف با این تجهیزات 2 در 1 ندارد. در مواردی که نمونه بیش از حد سنگین است برای چرخش، دستگاه 2 در 1 عملی تر است.
4) آیا این تجهیزات دارای عملکردتاثیرات زیست محیطیاز چه چیزی محافظت می کند؟
پگو: ما این را به عنوان یک ویژگی اختیاری در نظر می گیریم، کاربر می تواند این تابع را هنگام پرسیدن ذکر کند. کاربر می تواند ضربه ثانویه را به صورت دستی متوقف کند، یا یک ترمز برقی را برای متوقف کردن ضربه ثانویه نصب کند.
5) چگونه عناصر قابل توجه را آزاد کنیم؟
پيگو: برقي مغناطيسي از چکش عمودي و دستي از چکش پندول آزاد مي شود.
