جزئیات محصول:
پرداخت:
|
| استاندارد: | IEC62196-1، IEC60884، IEC60669-1، IEC62052-31 | قدرت کاری: | AC 220V/50HZ |
|---|---|---|---|
| ایستگاه کاری: | 1 یا می تواند سفارشی شود | سرعت کار: | 10±2 دور در دقیقه |
| ارتفاع تست: | 250-500 قابل تنظیم | قطر چرخش بوش: | 75 میلی متر و 76 میلی متر |
| EUT اعمال شد: | اتصالات و پایانه ها | تضمین: | 12 ماه |
| برجسته: | دستگاه آزمایش IEC 62196-1,دستگاه آزمایش 10Rpm IEC 62196-1,دستگاه آزمایش IEC 62196-1,10Rpm IEC 62196-1 Test Apparatus,VE Conductors IEC 62196-1 Test Apparatus |
||

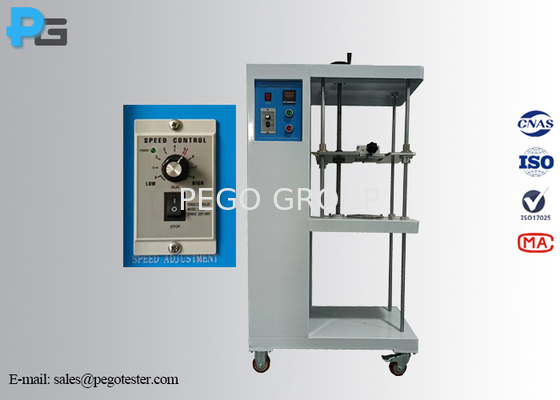

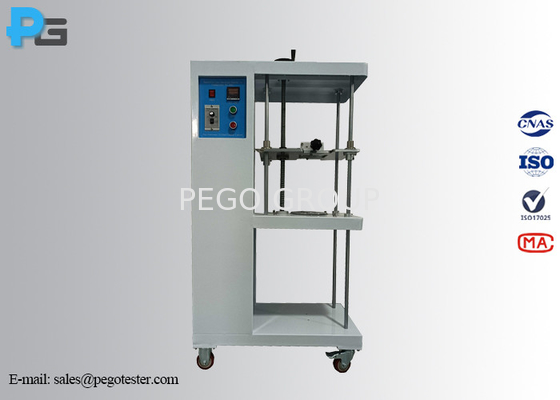

1- معرفی دستگاه برای بررسی آسیب رسان های VE:
دستگاه برای بررسی آسیب به هادی های EV طراحی شده است تا الزامات آزمایش IEC62196-1 بند 13.3 شکل 12، IEC60884-1:2022 بند 12 را برآورده کند.2.5 و شکل 13، بند 12 IEC60669-12.5 و شکل 9، بند 6 IEC62052-319.7.3 (برای آزمایش انعطاف پذیری) دستگاه از ساختار پیچ ریل راهنما استفاده می کند، شامل قاب، جرم، بوخ و غیره است. تعداد آزمایشات می تواند قبل از استفاده، هنگامی که زمان آزمایش تنظیم شده، تنظیم شود.دستگاه به طور خودکار متوقف می شود و هشدار می دهداین دستگاه برای بررسی اینکه آیا ترمینال با پیچ پیچ یا پیچ بدون پیچ می تواند در حالت استفاده عادی به فشار مکانیکی مقاومت کند، استفاده می شود.و قضاوت اینکه آیا طراحی و ساختار پای بند پیچ به الزامات عدم آسیب بیش از حد به هدایت کننده هنگام فشرده سازی هدایت کننده پاسخ می دهد.
روش آزمایش:
انتهای هادی از طریق یک بوشینگ با اندازه مناسب در یک صفحه قرار داده می شود، در ارتفاع H در زیر لوازم جانبی قرار داده می شود، همانطور که در جدول 3 نشان داده شده است.,به گونه ای که خط مرکزی آن یک دایره با قطر 75 میلی متر را توصیف می کند که با مرکز واحد کلیمپ در هواپیما افقی متمرکز است. سپس صفحه با سرعت (10±2) r / min چرخش می کند.
فاصله بین دهن واحد قفل و سطح بالای بش باید در محدوده 15 میلی متر از ارتفاع جدول 3 باشد. بش می تواند برای جلوگیری از اتصال روغن زده شود.چرخش یا چرخش رسانای عایقیک جرم، همانطور که در جدول 3 مشخص شده است، از انتهای هادی معلق می شود. مدت زمان آزمایش 15 دقیقه است.
در طول آزمایش، هدایت کننده نباید از واحد قفل خارج شود و یا در نزدیکی واحد قفل شکسته شود.
در طول این آزمایش، ترمینال ها نباید باعث آسیب رساندن به هدایت کننده به گونه ای شوند که آن را برای استفاده بیشتر غیرقابل استفاده قرار دهند.
2مشخصات دستگاه برای بررسی آسیب به هادی های EV:
| مدل | PG-ADG | PG-ADG1 | PG-ADG2 |
| حالت کنترل | کنترل الکتریکی | ||
| ایستگاه کاری | 1 | ||
| سرعت کار | 10±2r/دقيقه | ||
| قطر چرخش بوش | 75 میلی متر | ||
| زمان آزمایش | 0-99min59s (زمان تست می تواند از قبل تنظیم شود و به طور خودکار هنگام زمان متوقف شود) | ||
| جرم پیکربندی شده | 0.3 کیلوگرم، 0.4 کیلوگرم، 0.7 کیلوگرم، 0.9 کیلوگرم، 1.4 کیلوگرم، 2.0 کیلوگرم | 0.3 کیلوگرم0.4 کیلوگرم، 0.7 کیلوگرم، 0.9 کیلوگرم، 1.4 کیلوگرم، 2.0 کیلوگرم | 0.4KG، 0.7KG، 0.9KG، 1.4KG، 2.0KG، 2.9KG، 4.5KG، 6.8KG، 9.5KG |
| ارتفاع آزمایش | ۲۶۰ میلی متر، ۲۸۰ میلی متر | 260ميلي متر، 280ميلي متر، 300ميلي متر | 260ميلي متر، 280ميلي متر، 300ميلي متر، 320ميلي متر، 343ميلي متر |
| قطر سوراخ بوش | 6.5 میلیمتر، 9.5 میلیمتر | 6.5 میلیمتر، 9.5 میلیمتر، 13 میلیمتر | 6.5mm، 9.5mm، 9.4mm، 13.0mm، 14.5mm، 15.9mm |
| حالت تنظیم ارتفاع | تنظیم دستی | ||
| حداکثر قطعه گذرا هادی که می تواند آزمایش کند | ≤10.0mm2 | ≤ 25.0mm2 | ≤50.0mm2 |
| ابعاد و وزن | L530mm*D500mm*H800mm/80kg | ||
| قدرت کار | AC220±10٪، 50/60Hz | ||
| شرایط کاری | 5-35°C (درجه حرارت) ، 30%-90%R.H. | ||
| استاندارد مطابق با | IEC60884-1 بند 122.5 / شکل 13
| IEC60669-1 بند 122.5/شکل 9 | IEC62052-31 بند 6.9.7.3/شکل H1 |
جدول 3 - مقادیر خم شدن در آزمایش بار مکانیکی
| مساحت نامی تقاطع (mm2) | قطر بش (ملی متر) | ارتفاعa | ماسا |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35.0 | 14.5 | 300 | 6.8 |
| 50.0 | 15.9 | 343 | 9.5 |
| 70.0 | 19.1 | 368 | 10.4 |
| 95.0 | 19.1 | 368 | 14.0 |
| 120.0 | 22.2 | 406 | 14.0 |
| 150.0 | 22.2 | 406 | 15.0 |
| 185.0 | 25.4 | 432 | 16.8 |
| 240.0 | 28.6 | 464 | 20.0 |
| 300.0 | 28.6 | 464 | 22.7 |
| 400.0 | 31.8 | 495 | 50.0 |
| 500.0 | 38.1 | 572 | 50.0 |
| 630.0 | 44.5 | 660 | 70.3 |
| اگر یک بشینگ با قطر سوراخ داده شده کافی نباشد تا هدایت کننده را بدون اتصال جا دهد، ممکن است از بشینگ با بزرگترین سوراخ بعدی استفاده شود. | |||
| aتحمل برای ارتفاع H: ± 15mm | |||
3ارقام:
