IEC 62196-1 بند 25.3 نیروی کششی و تورک برای پلاگین های EV و کانکتورهای خودرو

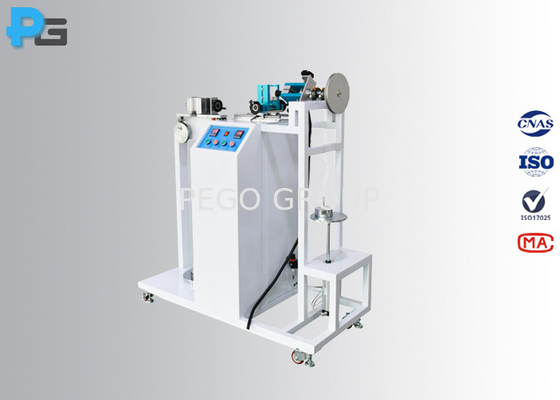

تصویر بزرگ : IEC 62196-1 بند 25.3 نیروی کششی و تورک برای پلاگین های EV و کانکتورهای خودرو

جزئیات محصول:

محل منبع:	چین
نام تجاری:	PEGO GROUP
گواهی:	Third-Lab Calibration Certificate
شماره مدل:	PG-PCT2

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD3000~USD3500
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	30 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
قابلیت ارائه:	20 ست در ماه

مخاطب

توضیحات محصول جزئیات

استاندارد:	IEC62196-1 بند 25.3 و IEC60309-1 بند 23.3	EUT اعمال شد:	دوشاخه های EV و کانکتورهای خودرو
حالت رانندگی:	موتور برای تست کشش، سیلنر برای تست گشتاور	بازوی گشتاور:	100 میلی متر یا 200 میلی متر
قدرت کار:	AC 220V/50HZ	تضمین:	12 ماه 10
برجسته کردن:	IEC 62196-1 کشش نیروی و تورک تست کننده,Cord Anchorage کشش نیروی و تورک تست کننده, , Cord Anchorage Pull Force and Torque Tester

IEC 62196-1 بند 25.3 نیروی کششی و تورک برای پلاگین های EV و کانکتورهای خودرو

1توضیحات نیروی کششی و چکش سنج لنگر سیم

دستگاه آزمایش نیروی کششی و گشتاور برای لنگرگیری سیم مطابق با معیار IEC62196-1 بند 25.3 شکل 17 و معیار IEC60309-1 بند 23 طراحی شده است.3از آن برای آزمایش تنش و گشتاور بر روی پلاگین خودروهای الکتریکی و کانکتورهای خودرو که با یک کابل انعطاف پذیر ارائه شده است استفاده می شود.نباید امکان فشار دادن سیم به دستگاه به حدی وجود داشته باشد که باعث آسیب به سیم یا قسمت های داخلی دستگاه شود..

روش آزمایش این است که یک علامت بر روی سیم در فاصله حدود 20 میلی متر از لنگر سیم یا نقطه مناسب دیگر ایجاد شود.و سپس یک نیروی کشش ثابت به سیم برای 100 بار با سرعت 1 بار/ ثانیه اعمال می شودسپس برای یک دقیقه یک گشتاور را تا جایی که ممکن است به دستگاه نزدیک کنید.جابجایی موقعیت علامت گذاری سیم نباید از جابجایی نشان داده شده در جدول نیروی کشش و گشتاور بیشتر باشد..

ساختار:

2پارامتر نیروی کششی و تورک سنج لنگر سیم

وزن نیروی کشش	50N * 1، 60N * 1 (می تواند به 110N) ، 40N * 2، 100N * 2 (می تواند وزن ترکیبی 160N، 200N، 240N، 250N، 500N را تحقق بخشد)
وزن تورک	6N1، 7N1، 12N1، 15N1، 23N1، (110N1) (می تواند آزمایش های گشتاور 0.6Nm، 0.7Nm، 1.2Nm، 1.5Nm، 2.3Nm، 11Nm را انجام دهد)
بازوی چرخش	100mm (φ200mm)
زمان چرخش	0-99H59M59S، 1 دقیقه پیش فرض
زمان آزمایش	0~9999 پیش تنظیم، پیش فرض 100 بار
سرعت آزمایش	1 بار/ ثانیه
حالت درایو	موتور (برای تست کشش) سیلندر (برای آزمایش گشتاور)
قدرت کار	AC 220V/50Hz
شرایط کاری	0-40°C (درجه حرارت) ، 30%-90% (رطوبت)
ابعاد و وزن	W1600mmD500mmH1135mm، 100kg

جدول 11 - مقادیر آزمون نیروی کششی و گشتاور برای لنگرگذاری کابل

جریان نامی (A)	نیروی کششی (N)	چرخش (N.m)	حداکثر جابجایی (ملی متر)
5 تا 20	160	0.6	2
از 30 تا 32	200	0.7	2
60 تا 70	240	1.2	2
125	240	1.5	2
200	250	2.3	2
250	500	11.0	5
400	500	11.0	5
500	500	11.0	5
600 و 630	600	11.0	5
800	600	11.0	5

3ساختار نیروی کششی و دمک سنج لنگر سیم

این دستگاه وزن را برای اعمال تنش، وزنه ها و بازوهای گشتاور برای دستیابی به گشتاور به کار می برد. از شمارنده های پیش تنظیم شده و تایمر دیجیتال برای کنترل زمان آزمایش تنش اعمال شده و زمان آزمایش گشتاور استفاده کنید.دستگاه به طور خودکار متوقف می شود زمانی که زمان آزمایش یا زمان آزمایش به دست می آیدپس از آزمایش، حداکثر جابجایی مجاز کابل انعطاف پذیر کانکتور تفنگ شارژ نباید از مقدار استاندارد مورد نیاز بیشتر باشد.

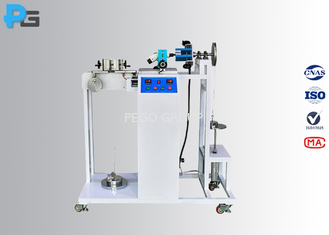

4. ارقام نیروی کشش و چکش سنج لنگر سیم

IEC 62196-1 بند 25.3 نیروی کششی و تورک برای پلاگین های EV و کانکتورهای خودرو 0
