IEC 62196-1 ماشین آزمایش ضد آب لوله نوسان IPX3 و IPX4 خودروهای الکتریکی

IEC 62196-1 Electric Vehicle IPX3 and IPX4 Oscillating Tube Waterproof Testing Machine
IEC 62196-1 Electric Vehicle IPX3 and IPX4 Oscillating Tube Waterproof Testing Machine
video play

تصویر بزرگ :  IEC 62196-1 ماشین آزمایش ضد آب لوله نوسان IPX3 و IPX4 خودروهای الکتریکی

جزئیات محصول:
محل منبع: چین
نام تجاری: PEGO GROUP
گواهی: Third-Lab Calibration Certificate
شماره مدل: PG-IPX34C
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD5000~USD8000
جزئیات بسته بندی: جعبه ی چوبی
زمان تحویل: 30 روز کاری
شرایط پرداخت: T/T، وسترن یونیون، مانی گرام
مخاطب
توضیحات محصول جزئیات
استاندارد کاربردی: IEC62196-1، IEC60529, IEC60598 کد IP: IPX3 و IPX4
EUT: پلاگین و اتصال وسایل نقلیه الکتریکی قطر نازل: Φ0.4 میلی متر
قطر صفحه گردان: 800 میلی متر فاصله بین سوراخ ها: 50 میلی متر
تضمین: 12 ماه قدرت: AC 220V/50HZ
برجسته کردن:

دستگاه آزمایش ضد آب خودروهای الکتریکی,IEC 62196-1 ماشین آزمایش ضد آب,دستگاه آزمایش ضد آب لوله نوسان

,

IEC 62196-1 Waterproof Testing Machine

,

Oscillating Tube Waterproof Testing Machine

IEC 62196-1 ماشین آزمایش ضد آب لوله نوسان IPX3 و IPX4 خودروهای الکتریکی

1. معرفی دستگاه تست ضد آب لوله نوسان:

دستگاه آزمایش ضد آب لوله ای نوسان دهنده بر اساس IEC60529 شکل 4 بند 14 طراحی شده است.2.3 و 142.4، و این مورد مورد نیاز استاندارد IEC62196-1 بند 20 است.2این مورد برای بررسی حفاظت در برابر اسپری (IPX3) و آب اسپری (IPX4) مورد استفاده قرار می گیرد و به طور گسترده ای در صنایع خودروهای الکتریکی، پلگ و کلکتورها، الکترونیک، لامپ،اجزای الکتریکی، قطعات اتومبیل و غیرهتجهیزات آزمایش ضد آب IPX3 و IPX4 شامل لوله های نوسان (R200 تا R1600) ، صفحه چرخش، مخزن آب، واحدهای کنترل (اسکرین لمسی + PLC) ، اندازه گیری جریان، فشار سنج و غیره است.لوله نوسان از فولاد ضد زنگ SUS304 ساخته شده است.



IPX3: لوله نوسان دار دارای سوراخ های اسپری در یک قوس 60 ° در هر دو طرف نقطه مرکزی است (دفتر های دیگر مسدود شده اند) ، میزان جریان کل به عنوان نیاز استاندارد تنظیم می شود،محفظه مورد آزمایش در نقطه مرکزی نیمه دایره قرار می گیرد.، لوله از طریق زاویه 120°، 60° در هر دو طرف عمودی نوسان می یابد، زمان یک نوسان کامل (2*120°) حدود 4 ثانیه و مدت زمان آزمایش 5 دقیقه است.سپس پوسته را 90 درجه در جهت افقی چرخش دهید، و آزمایش برای 5 دقیقه، حداکثر شعاع مجاز لوله سوئیچ 1600mm است.



IPX4: لوله نوسان دار دارای سوراخ های اسپری در سراسر 180 ° از نیمه دایره است، میزان جریان کل با توجه به الزامات استاندارد تنظیم می شود و با یک جریان سنج اندازه گیری می شود.لوله باعث می شود به نوسان از طریق یک زاویه تقریبا 360 °، 180° در هر دو طرف عمودی و زمان برای یک نوسان کامل (2*360°) حدود 12 ثانیه است. مدت زمان آزمایش 10 دقیقه است.پشتیبانی از محفظه آزمایش باید سوراخ شود تا از تبدیل شدن به یک باز کننده آب جلوگیری شود.؛ چرخاندن لوله سوئیچ به حداکثر در هر جهت، به طوری که پوسته در تمام جهت ها پاشیده خواهد شد.



2مشخصات دستگاه آزمایش ضد آب لوله نوسان:

● برای آزمایش IPX3 و IPX4

● پوسته دستگاه و صفحه گردشی از فولاد ضد زنگ SUS304# ساخته شده است تا از ضد زنگ اطمینان حاصل شود.

● ساختار ستون دوگانه را اتخاذ می کند، نصب آسان و چرخش پایدار.

● مجهز به لوله های قابل تنظیم، باعث می شود که جابجایی تجهیزات آسان باشد.

● مخزن زیر تجهیزات، اتوماتیک برای کنترل سطح آب با کمک دریچه توپ شناور آب و آژیر در سطح بالا یا پایین برای محافظت از آسیب ناشی از سطح آب پایین است.

● راننده لوله نوسان: استفاده از موتور سرویس پاناسونیک، با ویژگی های کم سر و صدا و دقت بالا.

● محرک چرخ دار: موتور گام های مارک چینی را اتخاذ می کند ، می تواند سرعت و زاویه را با صفحه لمسی تنظیم کند و جهت را به صورت خودکار کنترل کند (برای آزمایش زنده نمونه ها مناسب است).

● تنظیم زمان برای قدرت: قدرت خاموش: 0-999min-قدرت روشن: 0-999min-قدرت خاموش: 0-999min

● اجزای کنترل: صفحه لمسی 7 اینچی + PLC پاناسونیک



3پارامتر دستگاه تست ضد آب لوله نوسان

مدل IPX34C
شعاع لوله R1600 R1400 R1200 R1000 R800 R600 R400 R200
اندازه بیرونی (L*W*H، m) 4*3.2*2.8 3.6*3*26 3.2*2.4*2.4 2.85*2.02*2350 2.4*1.8*2 2*1.4*1.8 / /
نرخ تحویل (L/min) 0 تا 10 0 تا 10 0 تا 6 0 تا 6 0 تا 4 0 تا 3 / /
قطر صفحه پخش (ملی متر) Φ1000 Φ1000 Φ800 Φ800 Φ600 Φ600 / /
ارتفاع صفحه پخش (ملی متر) ۱۷۵۰ تا ۲۳۵۰ ۱۷۵۰ تا ۲۳۵۰ 1350 تا 1950 ۱۳۰۰ تا ۱۷۰۰ ۹۵۰ تا ۱۵۵۰ ۵۵۰ تا ۱۰۰۰ / /
گشایش نوزل ها (ملی متر) 0.4
قطر داخلی لوله 15 میلی متر
ظرفیت مخزن آب 30 لیتر
زاویه لوله 1200(IPX3) ، 3600(IPX4) یا تعریف شده توسط کاربر
سرعت چرخش لوله 4s برای 2*1200، 12s برای 2*3600یا کاربر تعریف شده
مواد لوله SUS304 فولاد ضد زنگ
سرعت چرخش صفحه چرخش 1~5r/min
حداکثر ظرفیت حمل چرخدار 50 کيلوگرم
روش چرخش چرخ دار حرکت به جلو یا جلو و عقب
حفاظت نشت الکتریکی، هیدروپنی، مدار کوتاه
قدرت کار AC 220V/50Hz، 1KW (سیم زنده + سیم خنثی + سیم محافظت از زمین)
شرایط کار 5°C ~ 35°C (درجه حرارت) ، ≤85٪ (R.H.) ، 86kPa ~ 106kPa (ضغط)
لوازم فیلتر آب*1، سوزن آزمایش*100، کابل 3 هسته ای*1 (3 متر)
منبع آب

1) کاربر نیاز به تنظیم یک منبع آب برای تجهیزات در محل نصب، با فشار آب حداقل 0.2Mpa، و نصب یک شیر 4/8 اینچ است.

2) شیر آب بیش از 2 متر از تجهیزات فاصله ندارد
الزامات مربوط به سایت زمین مسطح است، تخلیه بدون مانع است، زمین و دیوارهای ضد آب هستند، و تخلیه کف یا خندق تخلیه تنظیم شده است
نیاز به سوئیچ قدرت

1) کاربر نیاز به پیکربندی سوئیچ هوا محافظت از نشت از ظرفیت مربوطه برای تجهیزات در محل نصب دارد.و این سوئیچ باید برای استفاده از تجهیزات مستقل باشد.

2) استفاده از سوئیچ چاقو یا سوکت های برق ممنوع است

3) سوئیچ هوا محافظت از نشت بیش از 2 متر از تجهیزات فاصله ندارد



شعاع (ملی متر) IPX3 IPX4
تعداد سوراخ های باز کل جریان آب تعداد سوراخ های باز کل جریان آب
L/min L/h L/min L/h
200 8 0.56 33.6 12 0.84 50.4
400 16 1.1 66 25 1.8 108
600 25 1.8 108 37 2.6 156
800 33 2.3 138 50 3.5 210
1000 41 2.9 174 62 4.3 258
1200 50 3.5 210 75 5.3 318
1400 58 4.1 246 87 6.1 366
1600 67 4.7 282 100 7.0 420

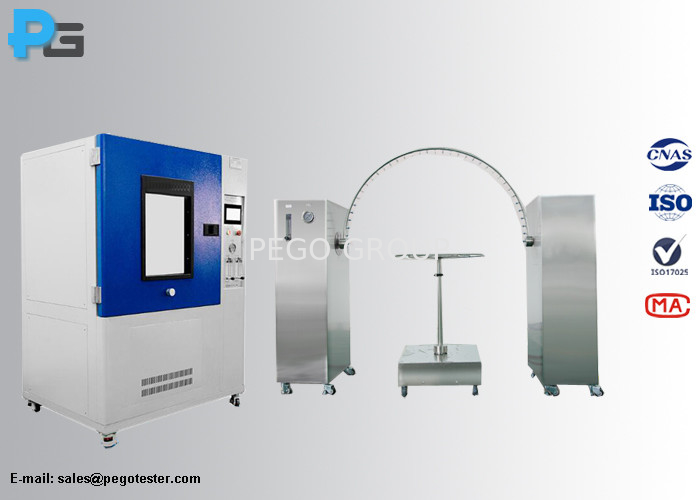

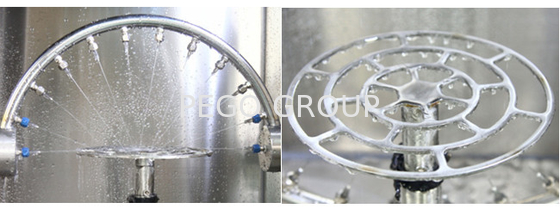

4تصویر دستگاه آزمایش ضد آب لوله نوسان



 IEC 62196-1 ماشین آزمایش ضد آب لوله نوسان IPX3 و IPX4 خودروهای الکتریکی 0



5. بسته بندی لیست دستگاه آزمایش ضد آب لوله نوسان

1 جعبه ستون 2
2 لوله سوئیچ 1
3 دستگاه چرخش 1
4 سوزن آبی 100
5 پلاگین فولاد ضد زنگ چند تا
6 0.35 میلی متر سوزن 1
7 مهر و موم حلقه O 1
8 کلید آلن 1
9 پیچ ها برای لوله های سوئیچ 6
10 لوله آنیلکس 6 متر
11 دستگاه قفل 4
12 فیلتر 1
13 کلید فیلتر 1
