جزئیات محصول:
پرداخت:
|
| مواد بدنه: | فولاد ضد زنگ SUS304 | پیکربندی: | لوله های نوسانی R200 تا R1600، میز گردان، دو کاناله |
|---|---|---|---|
| معیارمرجع: | IEC60529، IEC61851، IEC62196-1 | کنترل کننده: | PLC + صفحه نمایش لمسی |
| ورودی: | 220 ولت / 50 هرتز | درخواست: | دوشاخه برق الکتریکی، پریز برق EV، تجهیزات تامین برق الکتریکی |
| برجسته: | تجهیزات تست بارندگی لوله نوسان EV,R200 تجهیزات آزمایش بارندگی لوله نوسان,R1600 تجهیزات آزمایش بارندگی لوله نوسان,R200 Oscillating Tube Rain Test Equipment,R1600 Oscillating Tube Rain Test Equipment |
||

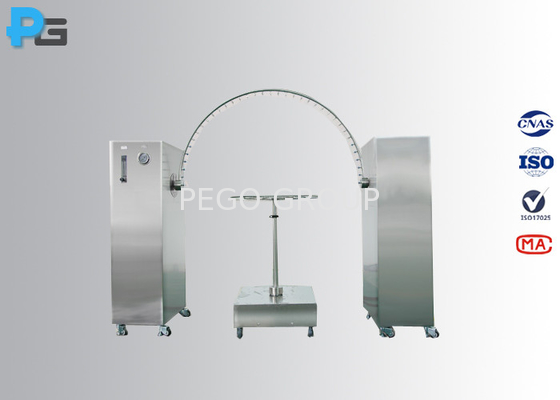

R200 تا R1600 تجهیزات آزمایش لوله نوسان دهنده برای آزمایش IPX3 و IPX4، برای تأیید محفظه EV و لوازم جانبی آن در برابر ورود آب
1مقدمه:
تجهیزات آزمایش لوله نوسان R200 تا R1600 مطابق با بند 14 IEC60529 طراحی شده اند.2.3 و 142.4 برای آزمایش IPX3 و IPX4. آزمایش IPX4 می تواند برای اتصال خودروهای استفاده شده در خارج از منزل، پلاگین EV، سوکت-خرید EV، محفظه تجهیزات تغذیه EV و محفظه EV مطابق با بند 12 IEC61851 اعمال شود.4.2 و بند 20 IEC62196-12.
این تجهیزات با لوله های نوسان (R200 تا R1600) ، دایره چرخش، کلون دوگانه (با مخزن آب، واحدهای کنترل، جریان سنج، فشار سنج، فیلتر آب و غیره) ادغام شده است.لوله نوسان می تواند جایگزین شود به مناسب با انواع نمونه. چهار چرخ در پایین شاسی قرار داده شده است تا به راحتی حرکت کند.
برای آزمایش IPX4، لوله نوسان دارای سوراخ های اسپری در سراسر 180 ̊ نیم دایره است، میزان جریان کل مطابق با الزامات استاندارد تنظیم می شود و با یک جریان سنج اندازه گیری می شود.لوله باعث می شود تا از طریق زاویه ای تقریبا 360 نوسان کند0، 1800در هر دو طرف عمودی، و زمان برای یک نوسان کامل (2 * 3600مدت زمان تست 10 دقیقه است.
2. ویژگی ها
● برای آزمایش IPX3 و IPX4
● پوسته دستگاه و صفحه گردشی از فولاد ضد زنگ SUS304# ساخته شده است تا از ضد زنگ اطمینان حاصل شود.
● ساختار ستون دوگانه را اتخاذ می کند، نصب آسان و چرخش پایدار.
● مجهز به لوله های قابل تنظیم، باعث می شود که جابجایی تجهیزات آسان باشد.
● اقدامات فیلتر: فیلتر استاندارد با دقت بالا می تواند ناخالصی های موجود در آب شیر را فیلتر کند؛ عنصر فیلتر می تواند به طور منظم تعویض شود.
● مخزن آب در تجهیزات ساخته شده است، اتوماتیک برای کنترل سطح آب با کمک شیر توپ شناور آب،و هشدار در سطح بالا یا پایین برای محافظت از آسیب ناشی از سطح پایین آب.
● راننده لوله نوسان: استفاده از موتور سرویس پاناسونیک، با ویژگی های کم سر و صدا و دقت بالا.
● محرک چرخدار: موتور گام های مارک چینی را اتخاذ می کند، می تواند سرعت و زاویه را با صفحه لمسی تنظیم کند و جهت را به صورت خودکار کنترل کند (برای آزمایش زنده نمونه ها مناسب است).
● تنظیم زمان برای قدرت: قدرت خاموش: 0-999min-قدرت روشن: 0-999min-قدرت خاموش: 0-999min
● اجزای کنترل: صفحه لمسی 7 اینچی + PLC پاناسونیک
● پیش تنظیم روش های آزمایش IPX3 و IPX4 ، کاربران فقط نیاز به انتخاب سطح ضد آب دارند و تجهیزات مطابق با الزامات استاندارد آزمایش را انجام می دهند.
3پارامترها
| مدل | IPX34C | |||||||
| شعاع لوله | R1600, R1400, R1200, R1000, R800, R600, R400, R200 | |||||||
| اندازه بیرونی | تقریبا L4000mm*W3200mm*H2800mm | |||||||
| نرخ تحویل | 0 ~ 10 لیتری/دقیقه | |||||||
| قطر صفحه پخش | Φ1000mm، Φ800mm، Φ600mm | |||||||
| ارتفاع صفحه پخش | 1750 ~ 2350mm | |||||||
| باز کردن نوزل ها | 0.4 میلی متر | |||||||
| قطر داخلی لوله | 15 میلی متر | |||||||
| ظرفیت مخزن آب | 30 لیتر | |||||||
| زاویه لوله | 1200(IPX3) ، 3600(IPX4) یا تعریف شده توسط کاربر | |||||||
| سرعت چرخش لوله | 4s برای 2*1200، 12s برای 2*3600یا کاربر تعریف شده | |||||||
| مواد لوله | SUS304 فولاد ضد زنگ | |||||||
| سرعت چرخش صفحه چرخش | 1~5r/min | |||||||
| حداکثر ظرفیت حمل چرخدار | 50 کيلوگرم | |||||||
| روش چرخش چرخ دار | حرکت به جلو یا جلو و عقب | |||||||
| حفاظت | نشت الکتریکی، هیدروپنی، مدار کوتاه | |||||||
| قدرت کار | AC 220V/50Hz، 1KW (سیم زنده + سیم خنثی + سیم محافظت از زمین) | |||||||
| شرایط کار | 5°C ~ 35°C (درجه حرارت) ، ≤85٪ (R.H.) ، 86kPa ~ 106kPa (ضغط) | |||||||
4سوالات متداول
1) ميشه شعاع لوله نوسان را انتخاب کنيم؟
پگو: بله، کاربر فقط می تواند لوله نوسان مورد نظر را خریداری کند. تجهیزات می توانند با شعاع های مختلف لوله نوسان تنظیم شوند تا نمونه را سازگار کنند.
2) آیا تفاوت در لوله نوسان برای آزمایش IPX3 و IPX4 وجود دارد؟
پگو: بله، مطابق با الزامات استاندارد: برای آزمایش IPX3، لوله نوسان دار دارای سوراخ های اسپری در یک قوس 60 درجه در هر دو طرف نقطه مرکزی است؛ برای آزمایش IPX4،لوله نوسان دار دارای سوراخ های اسپری در سراسر 180 ° از نیمه دایره استلوله نوسان که توسط Pego طراحی شده است می تواند برای انجام آزمایش های IPX3 و IPX4 با همان لوله نوسان استفاده شود، هنگامی که آزمایش IPX3 انجام می شود، نوزل های باقی مانده مسدود می شوند.
3) آیا ما می توانیم ظرفیت حامل صفحه پخش را سفارشی کنیم؟
پگو: بله، صفحه پخش معمولی می تواند نمونه هایی را با وزن کمتر از 50 کیلوگرم تحمل کند، اما ما از سرویس سفارشی پشتیبانی می کنیم.
چه نوع آب می توان استفاده کرد؟
پگو: آب خالص توصیه می شود در پیش، این خطر انسداد نوزل را کاهش می دهد. اما در عمل، آب شیر به حداکثر استفاده می شود، تجهیزات 2 فیلتر آب را تنظیم می کند.
ثبات ستون دوگانه چطوره؟
پگو: طرح ما به اندازه کافی پایدار است، و پایین دو ستون مجهز به چرخ است، که به کاربران اجازه می دهد به حرکت تجهیزات آزاد. پس از تجهیزات تنظیم شده است،قفل چرخ ها و کفپوش های پا تجهیزات را بر روی یک سطح صاف ثابت می کند.
آیا می توان آب را بازیافت کرد؟
پگو: نه، این یک دستگاه نوع باز است، آب نمی تواند بازیافت شود.تجهیزات نوع اتاقبرای انتخاب
7) آیا شما خدمات نصب در محل را ارائه می دهید؟
پگو: در واقع، تجهیزات نیازی به سرویس نصب در محل ندارند. تجهیزات تقریبا به صورت کامل ارسال می شوند، کاربر فقط باید اتصال سیم کشی ساده را هنگام دریافت کالا انجام دهد.
8) دوره گارانتی چیست؟ و چگونه می توانیم خدمات پس از فروش را دریافت کنیم؟
پگو: دوره گارانتی 12 ماه از زمان دریافت کالاها توسط کاربر است. 95 درصد مشکلات پس از فروش را می توان توسط تیم مهندسی ما از طریق خدمات از راه دور حل کرد.مشتریان در عرض 24 ساعت در روز کاری پس از گزارش مشکل پاسخ خواهند گرفتبه تجربه ما، اکثر مشکلات را می توان با راهنمایی مهندس ما از بین برد، تنها بخش کوچکی از مشکلات ناشی از خرابی قطعات هستند،چون ما از قطعات برند استفاده می کنیم، که عملکرد بهتر و قابلیت اطمینان خوبی دارند. اگر قطعات آسیب دیده باشند، ما یک قطعات جدید برای تعویض ارسال می کنیم، قطعات جدید در مدت گارانتی به صورت رایگان شارژ می شوند.و همچنین تیم خودکار ما به شما یاد می دهد که چگونه به تعویض قطعات آسیب دیده.
