ISO 16750-4 اتاق آزمایش شوک آب یخ برای آزمایش سیستم یا قطعات وسیله نقلیه جاده ای
1مقدمه
اتاق آزمایش شوک آب یخ برای پاسخگویی به الزامات آزمایشضمیمه 5 ISO16750-44.2 و بند 54.3. این تجهیزات می توانند آزمایش آب پاش و آزمایش غوطه ور شدن را به طور جداگانه انجام دهند. برای آزمایش آب پاش، DUT بر روی اتاق گرمایش قرار می گیرد (RT +10 °C ~ 150 °C) ،و آن را در Tmax برای 1 ساعت گرم کنید (یا تا زمانی که ثبات دمای DUT به دست آید)، سپس از یک جت برای اسپری کردن DUT با آب سرد (0 °C ~ + 4 °C) برای 3s استفاده کنید. مخزن غوطه ور شدن (خزان آب سرد) در زیر اتاق گرمایش، هنگام انجام آزمایش غوطه ور شدن،DUT را در اتاق گرمایش در Tmax برای 1 ساعت (یا تا رسیدن به ثبات دمای DUT) کار کنید.در حالی که دستگاه هنوز در حال کار است، آن را برای 5 دقیقه در مخزن آب سرد در عمق ≥10mm غرق کنید.
آزمایش شوک آب یخ برای شبیه سازی شوک حرارتی ناشی از آب سرد است و در مورد محصولات در مناطق پرتاب خودرو قابل استفاده است.هدف آن شبیه سازی آب سرد است که روی یک سیستم گرم یا قطعه داغ پاشیده می شود.حالت های خرابی شکستگی مکانیکی مواد یا خرابی مهر ناشی از ضریب گسترش دمای مختلف است.آزمایش آب پاش و آزمایش غوطه ور شدن دو روش جایگزین برای انجام آزمایش شوک آب یخ است..
2. ویژگی ها
● برای آزمایش آب یخ و آزمایش غرق شدن
● دیواره های داخلی اتاق از فولاد ضد زنگ SUS316# ساخته شده اند تا از ضد زنگ بودن اطمینان حاصل شود.
● مواد عایق گرما: پنبه فیبر شیشه ای با چگالی بالا برای اطمینان از عملکرد عایق گرما و حفظ دمای متعادل و پایدار در اتاق.

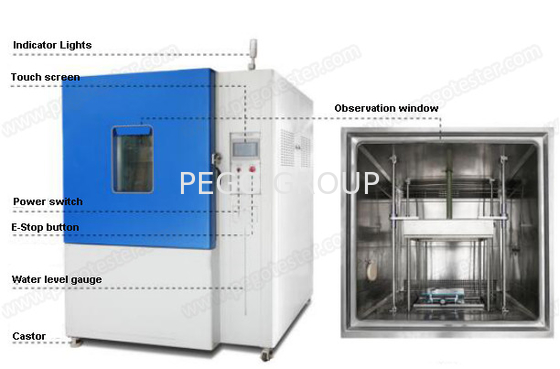

● یک پنجره مشاهده شفاف (گلاس های متعدد لایه ای) و چراغ های LED در درب را مجهز کنید که برای مشاهده وضعیت آزمایش داخلی مناسب است.
● سوراخ آزمایش (قطر 100 میلی متر) در سمت چپ دستگاه نصب شده است که می تواند برای خطوط برق یا خطوط سیگنال آزمایش خارجی استفاده شود.
● اجزای کنترل: صفحه لمسی 7 اینچی + PLC. اجزای الکتریکی توسط LS، Omron و غیره ساخته شده است. فرآیند سیم کشی با الزامات استانداردهای ملی چین مطابقت دارد،طرح تخته برق معقول است، سیم کشی محکم است و علامت روشن است.
● سیستم خنک کننده تجهیزات در پایین نصب شده است. کمپرسور مارک فرانسوی تایکانگ را برای اطمینان از اثر خنک کننده و قابلیت اطمینان،روش تهویه با هوا خنک می شود.، و R404R خنک کننده سازگار با محیط زیست استفاده می شود.کل خط لوله سیستم از آزمون نشت 48H تحت فشار عبور کرده است تا تأیید کند که سیستم خنک کننده می تواند به طور پایدار برای مدت طولانی کار کند. مبادله گرما محفظه ساخته شده از SUS316# فولاد ضد زنگ برای جلوگیری از خوردگی آب نمک
● آزمایش آب یخ: نوزل در سمت راست اتاق آزمایش ثابت می شود. فاصله اسپری با حرکت نمونه تنظیم می شود.
● سوراخ جت از SUS316 ساخته شده است و به طور دقیق مطابق با ISO16750-4 شکل 4 طراحی شده است.
● آزمایش غوطه ور شدن: آزمایش غوطه ور شدن به طور همزمان با آزمایش آب یخ انجام نمی شود.و می تواند مستقیما از اتاق آزمایش به مخزن غوطه ور شدن منتقل شود.زمان غوطه ور شدن را می توان در محدوده 1 تا 5 دقیقه تنظیم کرد، تعداد چرخه ها را می توان از 1 تا 999 بار تنظیم کرد و زمان بازیابی دمای در مخزن آب 30 دقیقه است.
● این تجهیزات دارای عملکرد تمیز کردن خودکار لوله ها و جعبه های داخلی هستند.
3پارامترها
| ابعاد اتاق گرمایش | L1000mm*D1000mm*H1000mm |
| ابعاد کلی | L1600mm*D1950mm*H2300mm |
| ابعاد سبد آویزان | L500mm*D500mm*H500mm |
| ابعاد مخزن غوطه | L600mm*D600mm*H600mm |
| ظرفیت حمل سبد آویزان | 50 کيلوگرم |
| حجم مخزن غوطه | حدود 200 لیتری |
| پارامترهای آزمایش اسپلش: |
| نوزل اسپری | سوراخ جت*1 (برای تمیز کردن جدا می شود)
 |
| موقعیت نوزل | طرف راست اتاق داخلی
|
| فاصله نوزل از دستگاه تحت آزمایش | (325±25) mm (به صورت دهان تنظیم می شود) |
| محدوده دما (اتاق گرمایش) | NT1 آب و گیاه |
| نرخ گرمایش | NT2 آب و هوا |
| دمای آب پاش | 0°C~+4°C |
| نرخ خنک کننده | +25°C~2°C≤ 60 دقیقه |
| جریان آب | (3~4) L/3s |
| مایع آزمایش | آب غیر یونیزه یا +3٪ گرد و غبار نازک آریزونا (کاربر گرد و غبار را آماده می کند)
* قابل بازیافت است |
| زمان تزریق در هر چرخه (30 دقیقه) | 3s، زمان فاصله:29min57s (تنظیم صفحه لمسی) |
| تعداد چرخه ها (بررسی اسپلش) | 100 (تنظیم صفحه لمسی) |
| پارامتر آزمون غوطه ور شدن: |
| مایع آزمایش | آب غیر یونیزه شده؛ +5٪ NaCl ممکن است اضافه شود |
| دمای آب | 0°C~+4°C |
| سرعت بلند کردن سبد آویزان (مدت انتقال) | ≤20S |
| زمان غوطه وری | 1-99 دقیقه (قابل تنظیم) |
| تعداد چرخه ها (بررسی غوطه ور) | 1-99 (قابل تنظیم) |
| یکسانی دمای آب مخزن غوطه ور | ±0.5°C |
| روش خنک کننده دمای آب | خنک کننده آب گردش در خط لوله |
| روش مخلوط گرد و غبار | مخلوط کردن آب جریان لوله |
| جدول نمونه | قابل بلند کردن |
| قدرت کار | 380V/50Hz (3 فاز 4 سیم + زمین محافظ) |
4سوالات متداول
1) آیا تجهیزات باید نصب شوند؟
پگو: نه، تجهیزات به صورت کامل ارسال می شوند، کاربر می تواند مستقیماً آزمایش را هنگام دریافت تجهیزات انجام دهد.
2) آیا تجهیزات زنگ می زنند؟
پگو: نه ، پوسته اتاق و مخزن غوطه ور از فولاد ضد زنگ SUS316# ساخته شده است ، در مقایسه با فولاد ضد زنگ SUS304 ، مواد SUS316 مقاومتر از خوردگی هستند.
3) دوره گارانتی چیست؟ و چگونه می توانیم خدمات پس از فروش را دریافت کنیم؟
پگو: دوره گارانتی 12 ماه از زمان دریافت کالاها توسط کاربر است. 95 درصد مشکلات پس از فروش را می توان توسط تیم مهندسی ما از طریق خدمات از راه دور حل کرد.مشتریان در عرض 24 ساعت در روز کاری پس از گزارش مشکل پاسخ خواهند گرفتبه تجربه ما، اکثر مشکلات را می توان با راهنمایی مهندس ما از بین برد، تنها بخش کوچکی از مشکلات ناشی از خرابی قطعات هستند،چون ما از قطعات برند استفاده می کنیم، که عملکرد بهتر و قابلیت اطمینان خوبی دارند. اگر قطعات آسیب دیده باشند، ما یک قطعات جدید برای تعویض ارسال می کنیم، قطعات جدید در مدت گارانتی رایگان شارژ می شوند.و همچنین تیم خودکار ما به شما یاد می دهد که چگونه به تعویض قطعات آسیب دیده.
