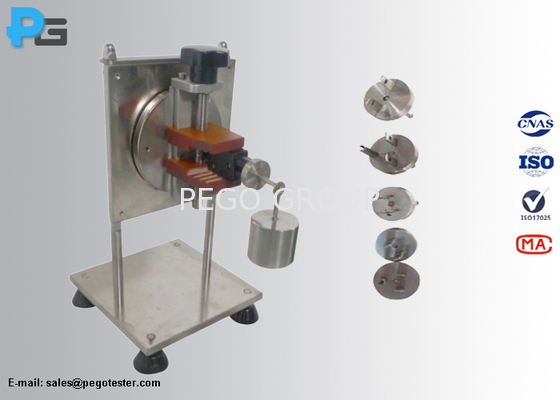

IEC 60884-1 شکل 13 دستگاه برای بررسی مقاومت سوکت به فشار جانبی

IEC 60884-1 شکل 13 دستگاه برای بررسی مقاومت سوکت به فشار جانبی

1مقدمه

دستگاه آزمایش فشرده سازی جانبی برای بررسی مقاومت به فشرده سازی جانبی سوکت-آلت با توجه به IEC60884-1 بند 13.14 / شکل 13 و VDE0620 است. It is apply to test whether the socket-outlets having rating up to and including 16A and 250V will cause any damage in the standard sense when they are subjected to lateral stress by an appliance that is inserted into the socket.

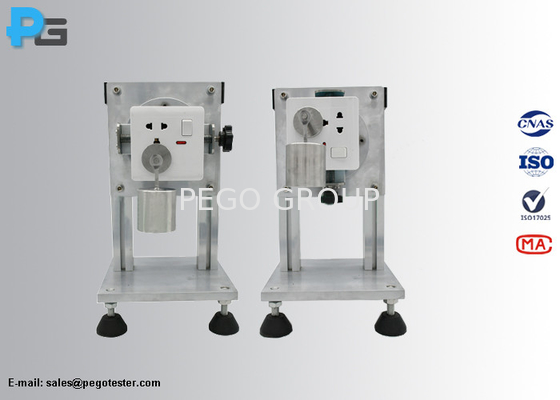

هر نمونه بر روی یک سطح عمودی نصب می شود و هواپیما از طریق تماس های سوکت افقی قرار می گیرد. سپس دستگاه به طور کامل درگیر می شود و یک وزن بر روی آن قرار می گیرد تا نیروی اعمال شده 5N باشد.دستگاه پس از 1 دقیقه برداشته می شود و سوکت خروجی 90 درجه در سطح نصب چرخش می شود. این آزمایش چهار بار انجام می شود و پس از هر اتصال، سوکت 90 درجه به عقب می چرخد. در طول آزمایش، دستگاه نباید از سوکت جدا شود.بعد از تست هادر این استاندارد، هیچ گونه آسیب به نقطه اتصال مربوط به این استاندارد دیده نمی شود.

2پارامترها
