IEC60320-1 تجهیزات آزمایش نیروی جذب حداکثر و حداقل برای کوپلرهای دستگاه

1مقدمه

درتجهیزات آزمایش نیروی کششی برای کوپلر دستگاهبا توجه به شکل 3 و شکل 4 و بند 16 IEC60320-1 برای بررسی حداکثر و حداقل نیروی کششی کانکتور یا دستگاه طراحی شده است.حداقل نیروی جذب با وارد کردن اندازه گیری پین آزمایش به هر اتصال دهنده/خرید دستگاه جداگانه بررسی می شود.تجهیزات شامل کابینت کنترل، صفحه نصب، دستگاه گرمایش، ورودی دستگاه / اتصال پلاگین، قلاب جرم، جرم اضافی و جرم اصلی است.ارتفاع قاب دستگاه 550mm است، و فاصله بین محورهای دو ستون 150mm است. گجت های اتصال ورودی / پلگ دستگاه از فولاد سخت شده با خشکی بیش از 0.8mm ساخته شده است.

حداکثر نیروی کششی: حداکثر نیروی کششی که در استاندارد مشخص شده است را اعمال کنید (نیروی کل جرم اصلی، جرم اضافی، قلاب،و ورودی دستگاه/کنتاکتور پلاگین)، وصل کننده / خروجی دستگاه نباید در وصل کننده ورودی / پلاگین دستگاه باقی بماند.

* برای آزمایش کوپلرهای دستگاه برای شرایط گرم یا شرایط بسیار گرمعملکرد گرمایش باید روشن شود و آزمایش نیروی جذب حداکثر پس از رسیدن به دمای مشخص شده باید آغاز شود..

حداقل نیروی کششی: نمونه را در دست نگه دارید. and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet، گج نباید در عرض 3 ثانیه از مجموعه تماس سقوط کند.

2پارامترها

جدول 5 - حداکثر و حداقل نیروهای خروج

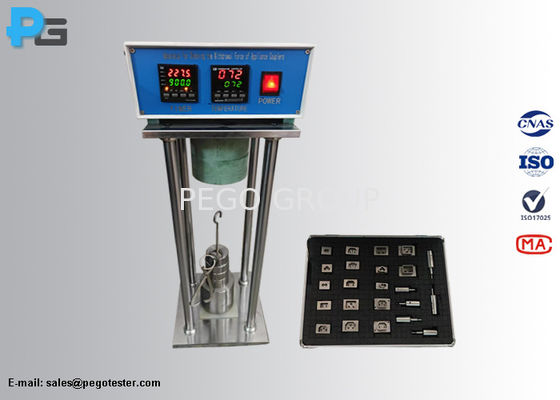

3. تصویر گج های چند پین و تک پین

4ترکیب دستگاه آزمایش نیروی کششی

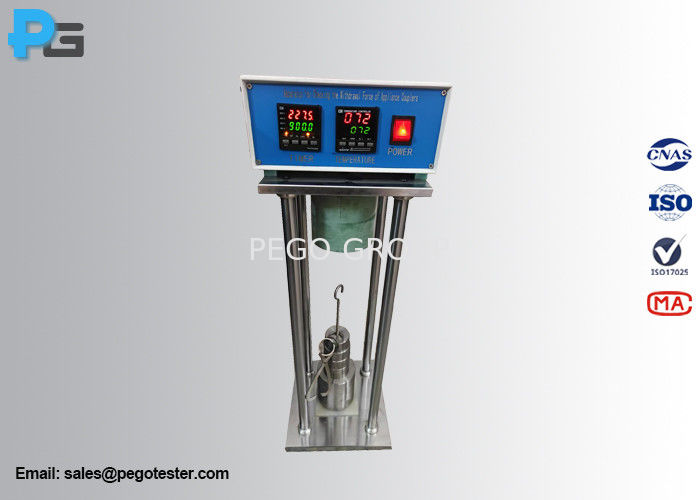

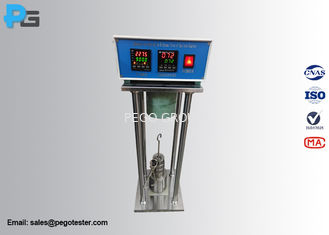

دستگاه آزمایش نیروی کششی متشکل از فریم، کابینت کنترل، صفحه نصب، دستگاه گرمایش، اتصال ورودی/پلاک دستگاه (حداکثر اندازه چند پین و اندازه یک پین) ، کلیمپ،جرم مکمل و جرم اصلیقابش از فولاد ساخته شده و وزن اضافی داره And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristic. اتصال ورودی / پلاگ دستگاه (گج های چند پین) و گج های تک پین را می توان مطابق با ورق استانداردوصل کننده/فروشگاه
