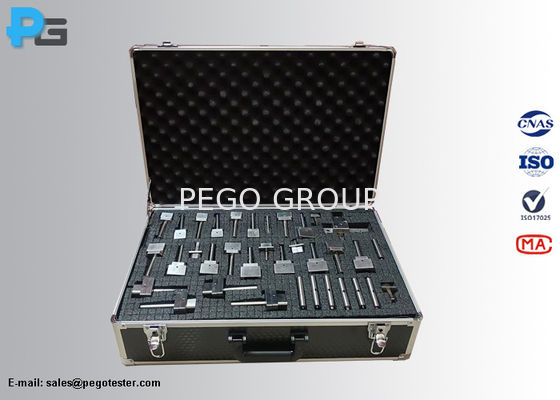

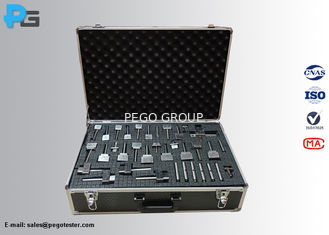

| استاندارد |
شماره شکل و نام گالری |
هدف آزمایش |
| IEC60320-3 |
شکل 2 - اندازه گیری برای کانکتورها به ورق استاندارد C1 |
برای بررسی اینکه آیا کانکتور C1 می تواند به طور کامل با نیروی بیش از 60N وارد گازی شود |
| IEC60320-3 |
شکل 3 - اندازه گیری برای کانکتورها به ورق استاندارد C5 |
برای بررسی اینکه آیا کانکتور C5 می تواند به طور کامل با نیروی بیش از 60N وارد گازی شود |
| IEC60320-3 |
شکل 4 - اندازه گیری برای کانکتورها به ورق استاندارد C7 |
برای بررسی اینکه آیا کانکتور C7 می تواند به طور کامل با نیروی بیش از 60N وارد گج شود |
| IEC60320-3 |
شکل 5 - اندازه گیری برای کانکتورهای ورودی جانبی به ورق استاندارد C7 |
برای بررسی اینکه آیا کانکتور C7 می تواند به طور کامل با نیروی بیش از 60N وارد گج شود |
| IEC60320-3 |
شکل 6 - اندازه گیری غیر قابل استفاده برای کانکتورها به ورق های استاندارد C1 |
برای بررسی اینکه آیا کانکتور C1 نمی تواند با نیروی بیش از 60N به گج وارد شود |
| IEC60320-3 |
شکل 7 - اندازه گیری غیر قابل استفاده برای کانکتورهای ورق های استاندارد C1، C5 و C7 |
برای بررسی اینکه آیا کانکتورهای C1، C5 و C7 نمی توانند با نیرویی که بیش از 60N نیست، به گج وارد شوند |
| IEC60320-3 |
شکل 8 - اندازه گیری عدم حرکت برای کانکتورهای ورق های استاندارد C1 و C7 |
برای بررسی اینکه آیا کانکتورهای C1 و C7 نمی توانند با نیرویی که بیش از 60N نیست، به گج وارد شوند |
| IEC60320-3 |
شکل 9 - تیغه ها برای بررسی مقاومت در برابر انحراف قسمت جلو کانکتورها به ورق استاندارد C7 |
برای کانکتور 2.5A برای تجهیزات کلاس II مطابق با ورق استاندارد C7 باید مقاومت کافی نسبت به تغییر شکل داشته باشد. تیغه ها برای آزمایش انطباق استفاده می شود. |
| IEC60320-3 |
شکل 10 - اندازه گیری عدم استفاده برای ورودی دستگاه به ورق استاندارد C8، C8A و C8B |
هنگامی که اندازه گیری بین لبه های ورودی دستگاه C8، C8A و C8B با نیروی 30n وارد می شود، نباید به پایین ورودی دست یابد. |
| IEC60320-3 |
شکل 11 - اندازه گیری برای کانکتورها به ورق استاندارد C9 |
برای بررسی اینکه آیا کانکتور C9 می تواند به طور کامل با نیروی بیش از 60N وارد گازی شود |
| IEC60320-3 |
شکل 12 - اندازه گیری غیر قابل استفاده برای کانکتورها به ورق استاندارد C9 |
برای بررسی اینکه آیا کانکتور C9 نمی تواند با نیروی بیش از 60N وارد گج شود |
| IEC60320-3 |
شکل 13 - اندازه گیری گج برای ورودی دستگاه به ورق های استاندارد C10 |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل به ورودی دستگاه C10 با نیروی بیش از 60N وارد شود |
| IEC60320-3 |
شکل 14 - اندازه گیری برای کانکتورها به ورق استاندارد C13 |
برای بررسی اینکه آیا کانکتور C13 می تواند به طور کامل با نیروی بیش از 60N وارد گازی شود |
| IEC60320-3 |
شکل 15 - اندازه گیری غیر قابل استفاده برای کانکتورهای ورق های استاندارد C13 و C17 |
برای بررسی اینکه آیا کانکتورهای C13 و C17 نمی توانند با نیرویی که بیش از 60N نیست، در گج وارد شوند |
| IEC60320-3 |
شکل 16 - اندازه گیری برای ورودی دستگاه به ورق های استاندارد C14، C16 و C18 |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل در ورودی های C14، C16 و C18 دستگاه با نیرویی که بیش از 60N نیست وارد شود |
| IEC60320-3 |
شکل 17 - اندازه گیری برای کانکتورها به ورق استاندارد C15 |
برای بررسی اینکه آیا کانکتور C15 می تواند به طور کامل با نیروی بیش از 60N وارد گج شود |
| IEC60320-3 |
شکل 18 - اندازه گیری برای کانکتورها به ورق استاندارد C17 |
برای بررسی اینکه آیا کانکتور C17 می تواند به طور کامل با نیروی بیش از 60N وارد گج شود |
| IEC60320-3 |
شکل 19 - اندازه گیری برای کانکتورها به ورق استاندارد C19 |
برای بررسی اینکه آیا کانکتور C19 می تواند به طور کامل با نیروی بیش از 60N وارد گج شود |
| IEC60320-3 |
شکل 20 - گج Go برای ورودی دستگاه به ورق های استاندارد C20 و C24 |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل به ورودی های دستگاه C20 و C24 با نیروی بیش از 60N وارد شود |
| IEC60320-3 |
شکل 21 - اندازه گیری برای کانکتورهای ورق استاندارد C21 |
برای بررسی اینکه آیا کانکتور C21 می تواند به طور کامل با نیروی بیش از 60N وارد گازی شود |
| IEC60320-3 |
شکل ۲۲ - اندازه گیری گج برای ورودی دستگاه به ورق استاندارد C22 |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل در ورودی دستگاه C22 با نیرویی که بیش از 60N نیست وارد شود |
| IEC60320-3 |
شکل ۲۳ - اندازه گیری برای کانکتورهای ورق استاندارد C23 |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل در ورودی دستگاه C23 با نیروی بیش از 60N وارد شود |
| IEC60320-3 |
شکل 24 - اندازه گیری غیر قابل استفاده برای کانکتورهای ورق های استاندارد C13، C15 و C17 |
برای بررسی اینکه آیا کانکتورهای C13، C15 و C7 نمی توانند با نیرویی که بیش از 60N نیست، به گج وارد شوند. |
| IEC60320-3 |
شکل 25 - اندازه گیری برای کانکتورهای ورق استاندارد C15A |
برای بررسی اینکه آیا کانکتور C15A می تواند به طور کامل با نیروی بیش از 60N وارد گازی شود |
| IEC60320-3 |
شکل ۲۶ - اندازه گیری گج برای ورودی دستگاه به ورق استاندارد C16A |
برای بررسی اینکه آیا کانکتور C16A می تواند به طور کامل با نیروی بیش از 60N وارد گازی شود |
| IEC60320-3 |
شکل ۲۷ - اندازه گیری برای خروجی دستگاه به ورق استاندارد F |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل به ورودی دستگاه F با نیروی بیش از 60N وارد شود |
| IEC60320-3 |
شکل ۲۸ - اندازه گیری برای خروجی دستگاه به ورق استاندارد H |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل به ورودی دستگاه H با نیروی بیش از 60N وارد شود |
| IEC60320-3 |
شکل ۲۹ - اندازه گیری برای خروجی دستگاه به ورق استاندارد J |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل به ورودی دستگاه J با نیروی بیش از 60N وارد شود |
| IEC60320-3 |
شکل 30 - اندازه گیری برای خروجی دستگاه به ورق استاندارد L |
برای بررسی اینکه آیا اندازه گیری می تواند به طور کامل به ورودی دستگاه L با نیروی بیش از 60N وارد شود |
| IEC60320-3 |
شکل 31 - اندازه گیری برای نقطه کنترل اولین تماس (0.2A) |
اندازه گیری مناسب باید به سوراخ ورودی هر تماس سوکت کانکتور با نیرویی که بیش از 5N نباشد اعمال شود. هنگامی که اندازه گیری به طور کامل وارد شود،پین طولانی تر گج (گج تماس) باید تماس برقرار کند و پین کوتاه تر (بدون گج تماس) نباید تماس برقرار کند.. |
| شکل 31 - اندازه گیری برای نقطه کنترل اولین تماس (2.5A) |
| شکل 31 - اندازه گیری برای نقطه کنترل اولین تماس (6A) |
| شکل 31 - اندازه گیری برای نقطه کنترل اولین تماس (10A) |
| شکل 31 - اندازه گیری برای نقطه بررسی اولین تماس (16A-E) |
| شکل 31 - اندازه گیری برای نقطه بررسی اولین تماس (16A-L) |
