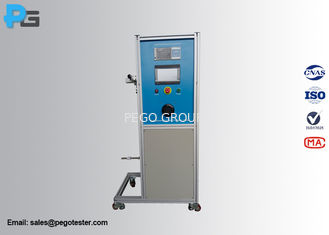

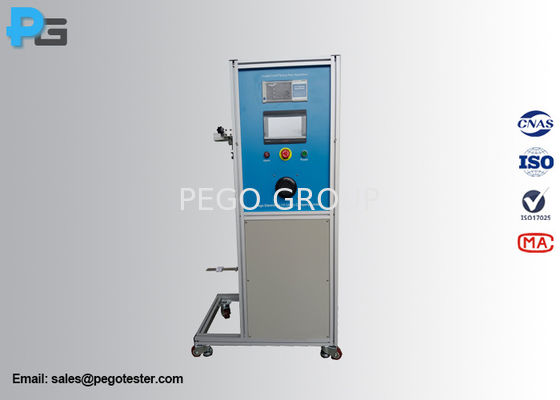

IEC60320-1 تجهیزات آزمایش اتصال دستگاه دستگاه دستگاه آزمایش خم کردن سیم برق با جریان خروجی 16A
1مقدمه
دستگاه آزمایش خم کردن سیم برقطرح هایی که مطابق با الزامات آزمون بند 22 IEC60320-1 باشد.3، برای اعمال آزمون خم شدن به سیم از کانکتورها و کانکتورهای پلگ. دستگاه آزمایش با صفحه نمایش لمسی LCD 7 اینچی، PLC و موتور مرحله ای پیکربندی شده است. زاویه خم شدن،سرعت خم شدن و زمان آزمایش می تواند تنظیم شود. مجهز به ترانسفورم 4KW می تواند آزمایش خم را برای سیم های مختلف قدرت با جریان مختلف تشخیص دهد. کلیمپ می تواند مرکز سوئیچ را تنظیم کند تا نیازهای مختلف استاندارد را برآورده کند.
2روش تست خم
نمونه های آزمایشی با سیم های مسطح نصب می شوند تا محور اصلی برش موازی با محور نوسان باشد. سیم با جرم 20N / 10N بارگذاری می شود، به طوری که نیروی اعمال شده.یک جریان برابر با جریان نامی از کانکتورها / کانکتور پلاگ از طریق هادی ها عبور می کند، ولتاژ بین آنها برابر با ولتاژ نامی است. عضو نوسان به عقب حرکت می کند به جلو از طریق زاویه 90 ° (45 ° در هر دو طرف عمودی).تعداد خم شدن ها 10 استو سرعت خم شدن 60 در دقیقه است.
در طول آزمایش، هیچ قطعاتی از جریان آزمایش و هیچ مدار کوتاه بین هادی وجود ندارد. پس از آزمایش، نمونه آزمایش نباید آسیب ببیند.
3مشخصات
| قدرت کار |
220V/50Hz، حداکثر 300W |
| واحدهای کنترل |
صفحه لمسی LCD 7 اینچی+PLC |
| وزنهای بار |
5N*2، 10N*2 (به بار 5N، 10N، 20N، 10N برسد) |
| ایستگاه کاری |
1 (تخصیص پذیر) |
| کنترل ایستگاه |
هر ایستگاه می تواند به طور مستقل عمل کند یا دو ایستگاه می توانند به هم متصل شوند |
| نظارت بر اتصال و خاموش کردن کابل برق |
نظارت مستقل بر هر ایستگاه |
| سرعت نوسان |
0-70r/min |
| درایو نوسان |
موتور مرحله ای |
| زمان آزمایش |
0-99999 (پیش تنظیم) |
| زاویه نوسان |
450در هر دو طرف از خط عمودی (900یک خم) ، یا هر زاویه مورد نظر بر اساس استانداردهای مختلف |
| شاخص زاویه |
0-3600از فولاد ضد زنگ |
| ولتاژ خروجی (حداکثر) |
250 ولت (تخصیص پذیر) |
| جریان خروجی (حداکثر) |
0-16A ((تخصیص پذیر) |
| قدرت خروجی (حداکثر) |
4KW |
| استانداردهای مرجع |
IEC60320-1 بند بند 22.3 شکل 7
IEC60335-1 بند 25.14 و شکل 8
IEC60335-2-14 بند 25.14
IEC60601-1 بند 8.11.3. 6
IEC60884-1 بند 23.4 شکل 21
بند 2 از AS/NZS311213.12.2 و شکل 22
BS1361-1 بند 19.5، جدول 2 و شکل 18
|

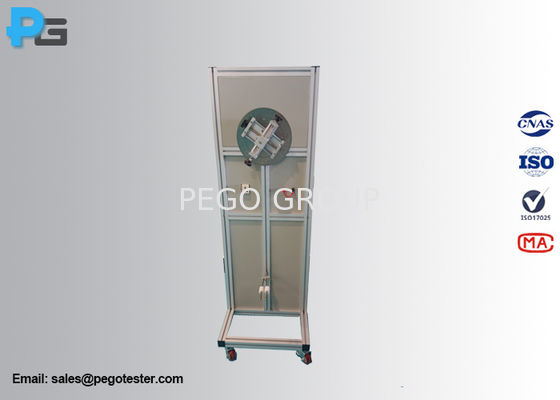

4ارقام
5مراقب استفاده
1) لطفاً به ایمنی منبع برق توجه کنید. مطمئن شوید که از یک منبع برق به خوبی زمین زده استفاده می کنید. جدا کردن پین زمین برای استفاده از این دستگاه ممنوع است.
2) لطفا توجه به ضد رطوبت و ضد آب، به طوری که زندگی خدمت محصول را تحت تاثیر قرار ندهد.
3) دستگاه آزمایش دارای رول های متحرک است. فشار دادن جعبه به سرعت ممنوع است، به طوری که دیگران آسیب نبینند و حتی ممکن است باعث شود تجهیزات سرنگون شوند.
4) استفاده از این دستگاه آزمایش فراتر از استانداردهای فوق به شدت ممنوع است. استفاده از این دستگاه فراتر از استانداردهای مورد نیاز توسط این دستگاه در محدوده ضمانت نیست.و همچنین در محدوده تضمین کیفیت قانونی نیست.. مشکلات پیش بینی نشده در محدوده مسئولیت شرکت ما نیست. لطفا سوء استفاده یا سوء استفاده از این دستگاه نیست. اگر شما هر گونه سوال، لطفا با کارکنان پس از فروش ما در زمان تماس بگیرید.
5) تغییر یا جدا کردن تجهیزات آزمایش ممنوع است، در غیر این صورت، هر ضربه الکتریکی یا آتش با شرکت ما هیچ ارتباطی نخواهد داشت.
6) در طول استفاده از این تجهیزات، هیچ مسئولیت مشترک وجود ندارد، و غیر حرفه ای از استفاده از این تجهیزات منع شده است.لطفا در اسرع وقت با خدمات پس از فروش شرکت ما تماس بگیرید.
