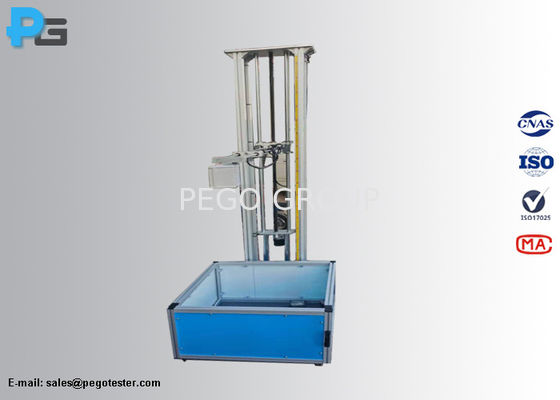

IEC61010-1 بند 8.2.2 شکل 10 ماشین تست ضربه قطره ای فولادی برای تجهیزات الکتریکی پزشکی

IEC61010-1 بند 8.2.2 شکل 10 فولادکرهبذاریدآزمایش اثرماشین آلات الکتریکی پزشکی

1.مقدمه

درتجهیزات آزمایش ضربه قطره ای فولادیبا توجه به الزامات بند 8.2 IEC61010-1 و بند 15 شکل 10 IEC60601-1 طراحی و ساخته شده است.3.3، IEC60950-1 بند 4.4.5 و شکل 4A، IEC60598-1 بند 4.13.4، IEC62368-1 بند T.6 و شکل T.1توپ های فولادی مختلف می توانند با توجه به الزامات استاندارد مختلف پیکربندی شوند. این تجهیزات می توانند هم اثر کره ی مهتاب و هم اثر کره ی قطره عمودی را فراهم کنند.این تستر از اصل جذب الکترومغناطیس برای جذب توپ های مختلف فولادی استفاده می کند، و گلوله های فولادی را از طریق آزاد شدن مغناطیسی یا جذب ناشی از قدرت روشن و خاموش الکترومغناطیس برای دستیابی به ضربه گلوله سقوط آزاد می کند یا جذب می کند.توپ معلق توسط یک طناب فولادی بلند می شود، و انرژی ضربه تولید شده توسط تفاوت ارتفاع برای ارائه انرژی ضربه توپ آویزان مورد نیاز برای آزمایش مقداری می شود.پیکربندی پیش فرض تست کننده ضربه توپ سقوط، توپ فولادی Φ50mm است.، و توپ فولاد Φ50.8mm مورد نیاز توسط استاندارد UL اختیاری است. از آنجا که توپ های فولاد ضد زنگ غیر مغناطیسی هستند، توپ های فولاد پیکربندی شده است.لطفا توجه کنید که آنها را برای نگهداری روغن کنید تا از زنگ زدن جلوگیری شود.

2.استاندارد

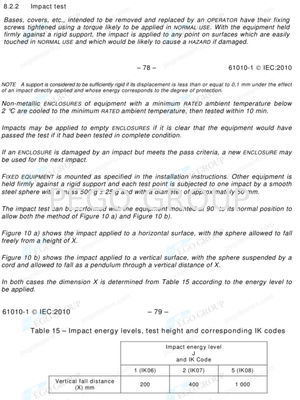

IEC61010-1 تجهیزات الکتریکی پزشکی - بخش 1: الزامات عمومی برای ایمنی اساسی و عملکرد اساسی بند 8.2. و شکل 10

IEC60601-1:2020 تجهیزات الکتریکی پزشکی - بخش 1: الزامات کلی برای ایمنی اساسی و عملکرد اساسی بند 15.3.3

IEC60950-1 تجهیزات فناوری اطلاعات ️ ایمنی ️ بخش 1: الزامات عمومی بند 44.5 و شکل 4A

IEC62368-1 تجهیزات فناوری صوتی / تصویری ، اطلاعات و ارتباطات ️ بخش 1: الزامات ایمنی ضمیمه T.6 و شکل T.1

IEC60598-1 لامپ های روشنایی بخش اول: الزامات عمومی و آزمایشات بند 413.4

3درخواست

دردستگاه آزمایش قطره ی فولادیبه طور عمده برای شبیه سازی اثر سقوط آزاد اشیاء در ارتفاعی خاص استفاده می شود تا عملکرد مواد، محصولات یا سازه های مرتبط را ارزیابی کند. کاربردهای خاص آن عبارتند از:

3.1 آزمایش عملکرد مواد

- قدرت مواد را ارزیابی کنید: با اجازه دادن به گلوله فولادی که از ارتفاع های مختلف به سطح ماده مورد آزمایش می افتد، تغییر شکل، ترک و سایر شرایط مواد تحت تاثیر را مشاهده کنید،و به این ترتیب از سختی مواد قضاوت کنید.به عنوان مثال، در تحقیق و توسعه مواد فلزی، مقاومت به ضربه فلزات با ترکیبات مختلف یا فرآیندهای درمان حرارتی را می توان مقایسه کرد.فراهم کردن مبنایی برای بهینه سازی مواد.

- ویژگی های خستگی مواد مطالعه: انجام آزمایشات ضربه گلوله فولادی متعدد برای شبیه سازی بار ضربه ای که مواد ممکن است در طول استفاده طولانی مدت تحمل کنند، تجزیه و تحلیل تجمع آسیب خستگی در مواد،و پیش بینی طول عمر مواد در کاربردهای عملی.

3.2 بازرسی کیفیت محصول

- ارزیابی عملکرد حفاظت از بسته بندی: محصول بسته بندی شده را زیر دستگاه آزمایش قرار دهید و اجازه دهید توپ فولادی روی بسته بندی سقوط کند تا تأثیراتی را که محصول ممکن است در طول حمل و نقل و دستکاری دریافت کند شبیه سازی کند.بررسی اینکه آیا مواد بسته بندی و ساختار می توانند به طور موثر از محصول محافظت کنند، به منظور بهینه سازی طراحی بسته بندی و کاهش آسیب محصولات در طول فرآیند تدارکات.

- آزمایش مقاومت در برابر سقوط محصولات الکترونیکی: برای محصولات الکترونیکی مانند تلفن های همراه و تبلت ها، آنها را بر روی بنک آزمایش ثابت کنید و آزمایشات ضربه را با توپ های فولادی انجام دهید تا تحمل قاب، صفحه نمایش،اجزای داخلیاین کار به بهبود طراحی ساختاری محصول و افزایش قابلیت اطمینان و دوام محصول کمک می کند.

-بازرسی قدرت محصولات شیشه ای: برای محصولات شیشه ای مانند ظروف شیشه ای و شیشه پنجره خودرو، تست قطره ی فولادی می تواند مقاومت برخورد آنها را تشخیص دهد.تعیین اینکه آیا محصولات با استانداردهای کیفیت و الزامات ایمنی مطابقت دارند، و اطمینان از ایمنی محصولات در هنگام استفاده عادی و تاثیرات تصادفی احتمالی.

3.3 کاربرد در زمینه ساخت و ساز و مهندسی

- آزمایش مقاومت به ضربه از کاشی سقف: پرتاب توپ فولادی بر روی کاشی های سقف برای شبیه سازی عوامل ضربه طبیعی مانند سنگ باران، ارزیابی مقاومت ضربه کاشی های سقف،و یک مرجع برای انتخاب کاشی های سقف و کنترل کیفیت، تضمین آبپاشی و ایمنی ساختاری ساختمان ها در شرایط آب و هوایی نامطلوب

- تحقیق در مورد مقاومت ضربه بتن: از طریق تست سقوط توپ فولادی، پاسخ مکانیکی بتن تحت بار ضربه را مطالعه کنید.و پشتیبانی از داده ها برای استفاده از سازه های بتنی در سناریوهای مهندسی که در معرض تاثیر قرار می گیرند، مانند پروژه های حفاظت نظامی و سازه های مقاوم در برابر انفجار.

3.4 در زمینه تحقیقات علمی و آموزش

- ارائه پشتیبانی داده برای تحقیقات دانشگاهی: در تحقیقات رشته هایی مانند علوم مواد و مکانیک، دستگاه تست قطره ی فولادی را می توان برای به دست آوردن داده های واکنش پویا مواد تحت بار های ضربه ای مانند فشار، استفاده کرد.فشار، و الگوهای تغییر شکل، که مبنای تجربی برای ایجاد و تأیید روابط تشکیل دهنده مواد، مدل های نظری دینامیک ضربه و غیره فراهم می کند.

- به عنوان یک ابزار تدریس نشان می دهد: در طول فرآیند آموزش رشته های مربوطه، از دستگاه آزمایش سقوط توپ فولاد برای نمایش در محل استفاده کنید، به دانش آموزان اجازه می دهد تا به طور بصری پدیده ضربه را مشاهده کنند.درک دانش مربوطه مانند خواص مکانیکی مواد و پویایی ضربه، و افزایش علاقه دانش آموزان به یادگیری و توانایی آنها در درک دانش نظری.

4.پارامترها

4. شکل
