خروجی 5KV ژنراتور EFT مطابق با IEC61000-4-4 با CDN سه فاز برای آزمایش EMC

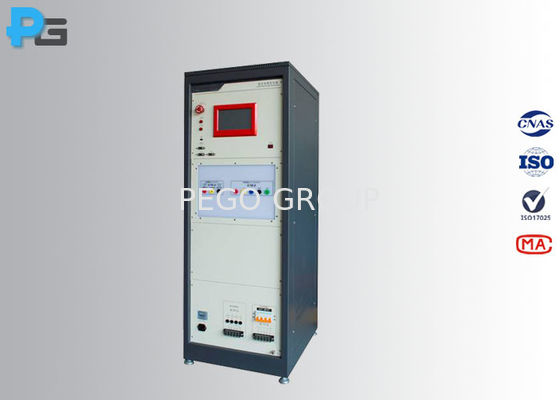

تصویر بزرگ : خروجی 5KV ژنراتور EFT مطابق با IEC61000-4-4 با CDN سه فاز برای آزمایش EMC

جزئیات محصول:

محل منبع:	چین
نام تجاری:	PEGO
گواهی:	Third-lab Calibration Certificate
شماره مدل:	EFT-5K

پرداخت:

مقدار حداقل تعداد سفارش:	1SET
قیمت:	USD5500-USD7000/set
جزئیات بسته بندی:	کارتن
زمان تحویل:	15 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام

مخاطب

توضیحات محصول جزئیات

استاندارد:	IEC61000-4-4	ولتاژ خروجی:	5 کیلو ولت
CDN:	380V/16A، 380V/30A	گارانتی:	12 ماه
سیستم کنترل:	صفحه نمایش لمسی PLC	حمل و نقل:	توسط اکسپرس
قدرت کار:	AC220±10٪، 50/60 هرتز، 300 وات	بعد:	470mm(W)×215mm(H)×500mm(D)

تجهیزات تست EMC با کارایی بالا - مولد گذرا سریع 5 کیلو ولت

مرور کلی محصول

مولدهای گذرا الکتریکی سریع سری EFT-5K ابزارهای دقیقی هستند که برای تست انطباق سازگاری الکترومغناطیسی (EMC) مطابق با استاندارد IEC61000-4-4 مهندسی شده‌اند. این تسترها قوی، پالس‌های گذرا سریع تا 5 کیلو ولت را ارائه می‌دهند و از فرکانس‌های تکرار از 0.1 تا 1200 کیلوهرتز پشتیبانی می‌کنند، که آنها را برای ارزیابی ایمنی سیستم‌های کنترل صنعتی، لوازم خانگی، تجهیزات پزشکی، الکترونیک خودرو و قطعات مناسب می‌سازد.

شبکه کوپلینگ و جداسازی (CDN) داخلی 3 فاز 5 سیم با ظرفیت 16 آمپر یا 30 آمپر، شبیه‌سازی دقیق اختلالات الکتریکی دنیای واقعی را در سیستم‌های برق سه فاز تضمین می‌کند.

مشخصات فنی

پارامتر	مشخصات
مدل	EFT-5K16 / EFT-5K30
ولتاژ خروجی مدار باز	0.25-5 کیلو ولت ±5%
ولتاژ خروجی بار 50 اهم	0.125-2.5 کیلو ولت ±5%
شکل موج پالس	5/50 نانو ثانیه (بار 50 اهم/1000 اهم)
زمان صعود	5 نانو ثانیه ±30% (بار 50 اهم)
امپدانس	50 اهم ±20%
قطبیت خروجی	منفی/مثبت
فرکانس تکرار	0.1-1200.0 کیلوهرتز ±10%
مدت زمان انفجار	15 میلی ثانیه در 2.5/5 کیلوهرتز، 750 میکرو ثانیه در 100 کیلوهرتز، 250 میکرو ثانیه در 300 کیلوهرتز
دوره انفجار	100-999 میلی ثانیه (قابل تنظیم)
شبکه کوپلینگ	3 فاز 380 ولت / 16 آمپر یا 30 آمپر، 50/60 هرتز
خازن کوپلینگ	33 نانوفاراد ±10%
الزامات برق	220 ولت AC ±10%، 50/60 هرتز، 300 وات
ابعاد	470 (عرض) × 215 (ارتفاع) × 500 (عمق) میلی متر
وزن	تقریباً 25 کیلوگرم

مزایای کلیدی

کنترل دقیق شکل موج

مقاومت‌های وارداتی غیر سلفی با توان بالا، شکل موج‌های پالس پایدار و بدون اعوجاج را تضمین می‌کنند و سیگنال‌های تست دقیقی را ارائه می‌دهند که الزامات IEC61000-4-4 را برآورده می‌کنند. این دقت مهم است زیرا شکل موج‌های اعوجاج‌دار می‌توانند منجر به نتایج تست نادرست شوند و باعث بازطراحی‌های غیرضروری محصول یا از دست دادن مسائل انطباق شوند.

عملکرد کاربر پسند

رابط صفحه نمایش لمسی LCD 7 اینچی، کنترل بصری را با نمایش پارامتر در زمان واقعی فراهم می‌کند. اپراتورها می‌توانند تا 1000 پیکربندی تست را ذخیره کنند و امکان فراخوانی سریع برای سناریوهای تست تکراری را فراهم می‌آورند. سنسور داخلی دما و رطوبت، شرایط محیطی را در طول تست نظارت می‌کند.

CDN داخلی جامع

شبکه کوپلینگ و جداسازی داخلی 3 فاز 5 سیم، نیاز به تجهیزات کوپلینگ خارجی را از بین می‌برد. با حالت‌های کوپلینگ قابل انتخاب آزاد (L1، L2، L3، N، PE)، سیستم بدون نیاز به تغییرات سخت‌افزاری اضافی با پیکربندی‌های مختلف تست سازگار می‌شود.

کاربردها

سری EFT-5K در آزمایشگاه‌های تضمین کیفیت و مراکز تست EMC که تجهیزات الکترونیکی را برای انطباق با مقررات ارزیابی می‌کنند، مورد استفاده قرار می‌گیرد. موارد استفاده معمول عبارتند از:

تست پیش انطباق برای کنترل‌کننده‌های اتوماسیون صنعتی
تست گواهینامه لوازم خانگی برای سیستم‌های مدیریت انرژی
اعتبارسنجی دستگاه پزشکی برای تجهیزات نظارت بر بیمار
ارزیابی ایمنی قطعات خودرو برای ماژول‌های کنترل موتور

چرا کار می‌کند

این مولد، فناوری پالس پیشرفته را با سیستم‌های کنترل هوشمند ترکیب می‌کند تا نتایج تست قابل اعتماد و تکرارپذیر را ارائه دهد. عملکرد خودآزمایی به طور مداوم وضعیت خروجی ولتاژ بالا و پالس را نظارت می‌کند و به طور خودکار ناهنجاری‌ها را تشخیص می‌دهد تا هم از دستگاه و هم از دستگاه تحت آزمایش محافظت کند.

با گزینه‌های انعطاف‌پذیر حالت انفجار (همزمان یا ناهمزمان) و تنظیم زاویه فاز آزاد از 0 تا 360 درجه، مهندسان می‌توانند سناریوهای اختلال دقیق را بدون به خطر انداختن کارایی تست شبیه‌سازی کنند.
