معیارمرجع: | GB40876 پیوست A | مواد: | 10Cr17 (SUS430)، 0Cr18Ni9 (0Cr19Ni9، SUS304) |
---|---|---|---|
قطر گلدان های تست: | 325 میلی متر، 425 میلی متر، 525 میلی متر، 630 میلی متر | پیکربندی: | درپوش ها |
برجسته کردن: | پنل های استاندارد برای آزمایش,GB 40876 پنل های استاندارد فولاد ضد زنگ |

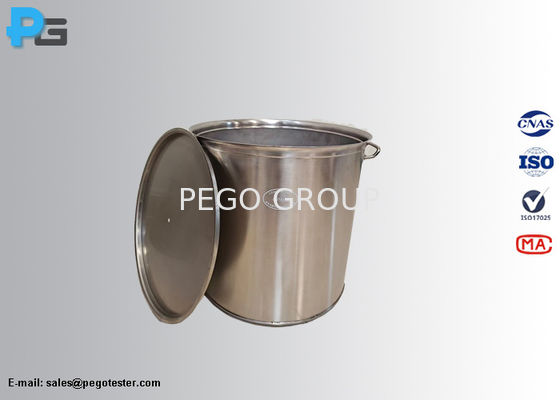

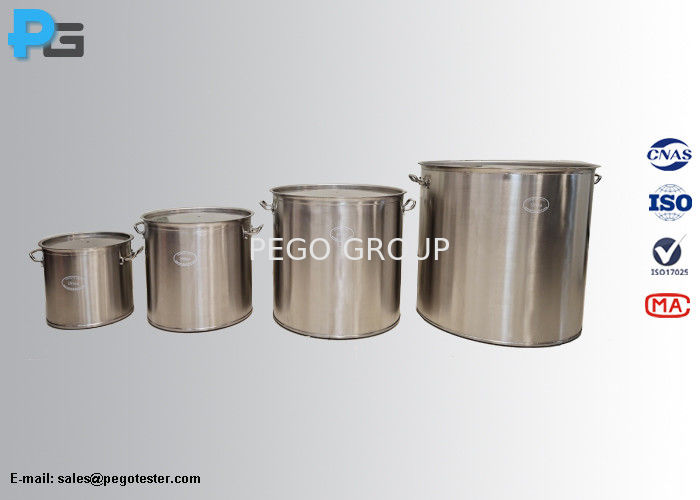

GB 40876 گلدان های استاندارد فولاد ضد زنگ برای آزمایش بهره وری انرژی و درجه بهره وری انرژی از کوک های صنعتی
1مقدمه
سینی های استاندارد فولاد ضد زنگ مطابق با ضمیمه A GB40876 برای ارزیابی کارایی انرژی و درجه های کارایی انرژی اجاق گاز های صنعتی طراحی شده اند.پایه قطعات استاندارد از فولاد ضد زنگ 10Cr17 (SUS430) ساخته شده است، دیواره های قطعات استاندارد و کاپ ها از فولاد ضد زنگ 0Cr18Ni9 (0Cr19Ni9، SUS304) ساخته شده اند. پایه قطعات استاندارد نباید کج باشد.حفره پایه تابه نباید بیشتر از 0 باشد.6 درصد از قطر آن. سطح بدن و کاور پن باید صاف باشد و لبه های تیز باید تیره باشند.
ظرف های استاندارد و کاپ های شماره 1 که مطابق با GB40876 شکل A.1 و شکل A.2 طراحی شده اند برای آزمایش اجاق های پخت و پز صاف بدون یکپارچه استفاده می شوند. کاپ های شماره 2 که مطابق با GB40876 شکل A طراحی شده اند.3 باید با ظروف استاندارد ارائه شده توسط تولید کنندگان برای آزمایش اجاق های مغلق غیر یکپارچه کار کنند..
2مشخصات
قطعات استاندارد (شکل A.1) | ||||||||
نه، نه | A/mm | B/mm | H/mm | Tب/م.م | Th/م.م | Ra/م.م | Rب/م.م | Ha/م.م |
1 | 325 | 299 | 300 | 3.0 | 1.2 | 16.6 | 13.8 | 26.5 |
2 | 425 | 399 | 400 | 3.0 | 1.2 | 17.0 | 13.8 | 30.0 |
3 | 525 | 499 | 500 | 3.0 | 1.2 | 17.6 | 13.8 | 30.0 |
4 | 630 | 599 | 600 | 3.0 | 1.2 | 18.0 | 13.8 | 22.5 |
|
پوشش شماره 1 (شکل A.2) | ||||
نه، نه | D/mm | D1/م.م | T/mm | H/mm |
1 | 325 | 298.5 | 0.8 | 17.5 |
2 | 425 | 398.5 | 1.0 | 20.5 |
3 | 525 | 498.5 | 1.2 | 19.5 |
4 | 630 | 597.5 | 1.2 | 21.5 |
|
شماره 2 پوشش (شکل A.3) | ||
نه، نه | D/mm | t/mm |
1 | 200 | 1 |
2 | 250 | |
3 | 300 | |
4 | 350 | |
5 | 400 | |
6 | 450 | |
7 | 500 | |
8 | 550 | |
9 | 600 | |
10 | 650 | |
11 | 700 | |
12 | 800 | |
13 | 900 | |
14 | 1000 | |
15 | 1100 | |
|
